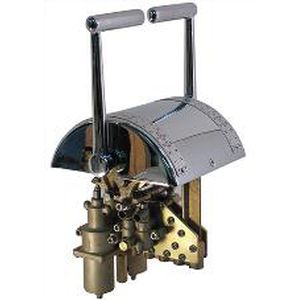

これは、2つの3方向制御バルブと正確な自己緩和圧力調整バルブで構成されています。 すべてのバルブはハンドルカムで作動します。 ハンドルを中央に配置すると、両方の3ウェイバルブ出力が大気中に通気され、調整バルブ出力圧力が最低になります。 ハンドルの最初の20°をどちらかの方向に動かすことで、3方向バルブの1つが作動し、選択した方向出力に完全な供給圧力が供給されます。 ハンドル移動が20°を超えると、調整バルブが作動し、ハンドル位置に応じて出力に圧力を供給します。 選択された指向性出力は、ハンドル移動の10°から80°までの完全な供給圧力を維持します。
重量:4.1kg
材質:ダイカストシリコンブロンズとステンレス鋼
動作温度。 範囲:-40°
C~+90°C パイプポートサイズ:1/8「N.P.T. 最大供給圧力:150 psi (10.3 bar) 応
用 o 主に、スロットルまたはガバナーおよび逆クラッチ
の制御に使用されます。o 一方の方向と他方の比例する2つのメカニズムの空気圧制御用。
情報
モデル指定を注文シングルハンドルによって:
C-1つの短いハンドル(標準)
D-1つの長いハンドル
E-スプリングリターンハンドル
H-クロム仕上げドームとハンドル
J-研磨真鍮仕上げドームとハンドル
K-黒エポキシ仕上げドームとクロムハンドル
N-0 — 60 psi
P-0 — 80 psi
R-0 — 100 psi
S-0 — 120 psi
T-10 — 60 psi
U-10 — 80 psi
幅-10 — 100 psi
X-10 — 120 ps
---
