電動式エンジン E-LINE

推進船内クルージング用

概要

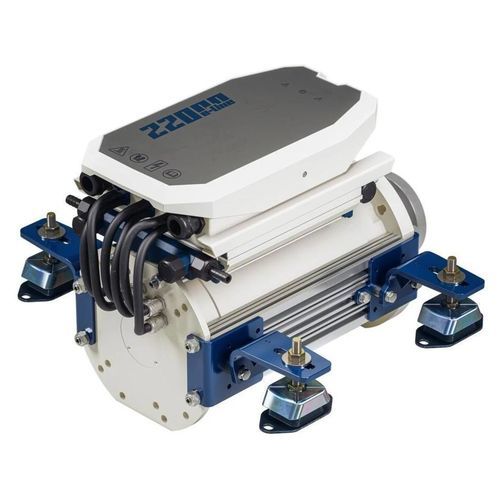

E-LINE 22 kW は、舶内設置型の液冷式・低メンテナンスな電動推進モーターです。最適化された設計によりクラス最高の効率と出力を実現し、1回の充電あたりの航行時間を延ばし、エネルギー消費を低減します。シャフト駆動の新造船および改造に適し、最大性能と高効率を提供します（推奨船長最大15 m または20トン）。

セット内容

• E-LINE 22 kW モーター
• V-CAN モニターパネル
• V-CAN キースイッチパネル
• コンバータ - 48VDC-12VDC, 360W
• V-CAN ケーブル 1 m, ハロゲンフリー
• V-CAN バス 3点ハブ
• V-CAN 終端抵抗
• V-CAN ケーブル 5 m, ハロゲンフリー

冷却方式を選択
E-LINE 22 kW は淡水表面冷却またはキールクーラーによる冷却が可能です。清浄な淡水では表面冷却を使用してください。海水や汚染水域ではキールクーラーを2基推奨します。

• キール冷却システム: EDKCSET
• 淡水冷却システム: EDFWSET

高度なモニタリングセット
精密な操縦・ポジショニングのために、ディスプレイを含む追加のデジタルモニタリングセットがオプションで用意されています。

仕様 / 技術データ

• SKU: ELINE220S
• 最大出力: 22 kW（約30 hp）
• モーター出力: 20 kW (@1500 rpm)
• 最大回転数 (RPM): 1600
• 最大トルク (Nm): 130
• モーター形式: 永久磁石モーター (PMAC)
• 電圧 (V): 48 VDC (40 - 60 VDC)
• 最大入力電流: 580 A
• 目安消費電力: 4 - 8 kWh @ 6 km/h (3.5 kt)
• 目安の同等内燃機関 (hp): 30
• 適合船長の目安: 最大15 m（50フィート）または20トン
• CAN bus: V-CAN
• 冷却方式: 液冷
• 液冷配管接続: 12.7 mm (1/2”)（吸入口・吐出口）
• 重量: 93 kg
• 全長: 545 mm
• 高さ: 371 mm
• 幅: 540 mm
• ECOモード時 最大シャフト回転数: 1200 rpm
• POWERモード時 最大シャフト回転数: 1600 rpm
• 伝達比: 1:1 直結電動駆動
• カップリング（オプション）: Combiflex 1225 / 1230 | Bullflex 0125 / 011
• モーター保護等級: IP65（ゴアテックス膜）およびIPx3カバー
• 表示・警報: 推進作動、POWERモード、温度、バッテリ残量、高電流、低電圧、制限アラーム
• 電気回路保護: ヒューズ 500 A（SLOW BLOW）
• 装備: アクティブ電子ブレーキ、バッテリ保護、Boosted Charge 24V > 48 VDC 120 A 機能
