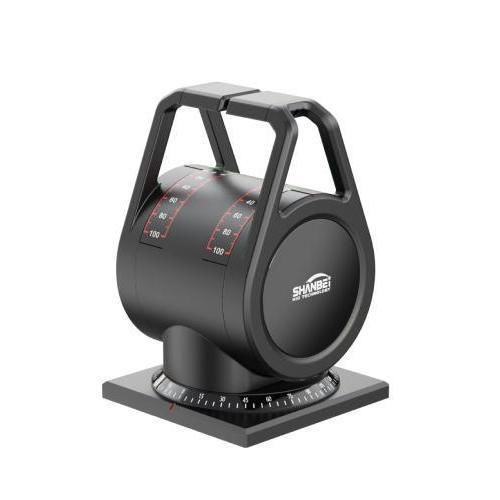

スラスタ用操作レバー WLF-74

デジタル方位タイプ船用

概要
WLF-74は、推進（回転数）と方位（角度）を同時に制御する必要がある船舶や試験装置向けの全回転アジマス操作レバーです。設定可能な回転範囲、船舶用途に適した材料、ブリッジや制御ステーションで使用するための複数の電気出力オプションを備えています。

タイプ／グリップアセンブリ

• Twin-lever SYNC
• Twin-lever IND

回転範囲

• Y軸（推進/RPM）：±60° / 0~60° / -15~60°
• Z軸（ベアリング/方位）：±180°

技術仕様

• Y軸ポテンショメータ：5KΩ、リニア
• Y軸ストップ位置：0°
• Z軸ポテンショメータ：5KΩ
• Z軸ストップ位置：0°、±90°、180°
• 本体材質：アルミ合金、黒塗装仕上げ
• ギア材質：銅合金
• スピンドル：ステンレス鋼
• バックライト：コールドライトフィルム
• 保護等級（レバー）：IP56
• 伝達方式：ギア駆動
• 調光：外部電源 0~24V
• 直線性許容差：±1.0%
• 配線：16系統 I/O 結線端子
• 取付：M4スタッド×4、パネル厚 8mm

オプション

• グリップアセンブリ：Twin-lever SYNC、Twin-lever IND
• Y軸オプション：±60°、0~60°、-15~60°
• ベアリング回転：±180°
• 出力信号：5K sin/cos；推進/回転用 4~20mA；無電圧接点スイッチ
• バックライト調整：0~24V
• 設置位置：FWD、AFT

仕様／技術特性

• 型式：WLF-74
• 製品種別：アジマス操作レバー（全回転コントロールハンドル）
• Y軸範囲：±60° または 60° または -15~75°
• Z軸範囲（ベアリング）：±180°
• ポテンショメータ：Y軸 5KΩ；Z軸 5KΩ
• スピンドル材質：ステンレス鋼
• 本体材質：アルミ合金 黒塗装仕上げ
• ギア材質：銅合金
• 保護等級：IP56
• 伝達：ギア駆動
• バックライト：コールドライトフィルム；調光 0~24V 外部電源
• 出力オプション：5K sin/cos；4~20mA（推進/回転）；無電圧接点
• 直線性許容差：±1.0%
• 配線：16系統 I/O 結線端子
• 取付：M4スタッド×4；パネル厚 8mm
