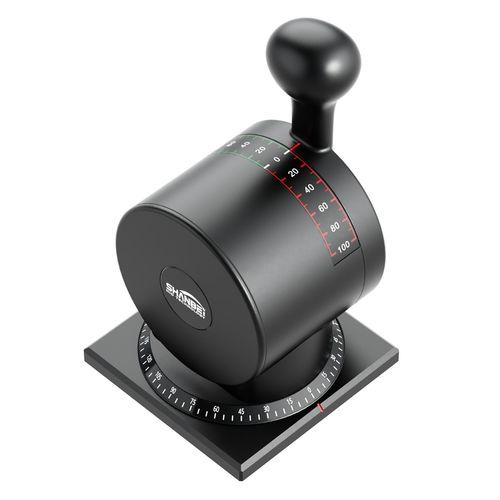

スロットル操作レバー WLF-72

機械式方位タイプボート用

概要
WLF-72 方位コントロールレバーは、方位（アジマス）と推進速度を同時に制御する必要がある海洋用途および試験装置向けに設計されています。ブリッジコンソール、シミュレータや船舶の操作パネルに適しています。

スタイル／タイプ

• ボールヘッドハンドル
• 指先プッシュハンドル
• 左取り付け：72L
• 右取り付け：72R

パラメータ
供給電圧：18~26 V DC
Y軸可動範囲：±60°
Y軸ポテンショメータ：5 KΩ、リニア
Y軸ニュートラル位置：0°
本体材質：アルミニウム合金、黒仕上げ
ギア材質：銅合金
バックライト：コールドライトフィルム
防護等級：IP56
取付：M4×4本、パネル厚 8 mm
Z軸可動範囲：360°連続回転
Z軸ポテンショメータ：5 KΩ
Z軸ストップ位置：0°、±90°、180°
主軸材質：ステンレス鋼
伝達方式：ギア駆動
調光方式：外部電源 0~24 V による調光
直線許容差：±1.0%
配線：16 点 I/O ターミナルブロック

オプション

• RPM回転範囲：±60° または 0~60°
• ベアリング回転範囲：±180°
• 出力信号：5 KΩ sin/cos
• バックライト調整：0~24 V
• 設置位置：前方 (FWD) または後方 (AFT)

付属品
標準ユニットに特定の付属品は記載されていません。交換部品や取付キットはお問い合わせにより提供可能です。

技術仕様

• 型番：WLF-72
• 供給電圧：18~26 V DC
• Y軸可動範囲：±60°
• Z軸可動範囲：360°連続回転
• ポテンショメータ：Y軸 5 KΩ、Z軸 5 KΩ
• 本体材質：アルミニウム合金（黒仕上げ）
• ギア材質：銅合金
• 主軸材質：ステンレス鋼
• 防護等級：IP56
• 取付：M4×4本、パネル厚 8 mm
• 伝達方式：ギア駆動
• バックライト：コールドライトフィルム；調整可能 0~24 V
• 出力信号：5 KΩ sin/cos
• 直線許容差：±1.0%
• 配線：16 点 I/O ターミナルブロック
