舵用操作レバー WLF-40

デジタル単一レバー船用

概要
WLF-40 舵取りレバーは、サーボ駆動の船舶操舵システム用のコンパクトな操作インターフェースです。内蔵ポテンショメータまたはオプションの4–20 mA信号で舵指令値を出力し、船舶の制御要件に合わせてフィルム目盛や回転範囲を選択できます。

主な特長

• 船舶設置に適したアルミ合金ハウジング
• 標準5KΩポテンショメータ、出力は4–20 mAを選択可能
• 複数の目盛および回転範囲オプション
• モータ軸同期の選択可能

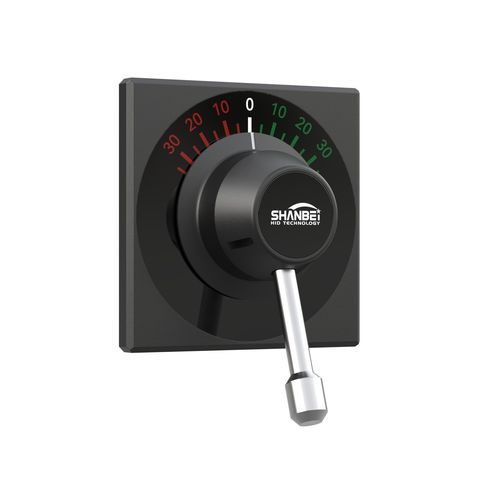

外観

• ハンドル／ステアリングホイール：黒
• グリップ材質：ステンレススチール

使用可能なフィルム目盛

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

回転範囲（オプション）

• -60° ~ 0 ~ 60°（0°位置でデンテント）
• -90° ~ 0 ~ 90°（0°位置でデンテント）
• -140° ~ 0 ~ 140°（0°位置でデンテント）

出力 / 信号

• 5KΩポテンショメータ（標準）
• 4–20 mA（オプション）

モータ軸同期

• なし（標準）
• あり（オプション）

技術仕様
供給電圧：24 VDC
ポテンショメータ：5KΩ
出力精度：≤ 1.0 %
保護等級：前面 IP56；背面 IP20（保護カバー装着時：IP44）
重量：0.8–1.5 kg（構成により異なる）
試験規格：IEC 60945
動作温度：5℃–55℃
取付：M4スタッド4箇所、パネル厚 < 10 mm
接続：16ピン端子コネクタ

付属品 / オプション（概要）

• 目盛の選択
• 回転範囲の選択
• 出力信号：5KΩポテンショメータまたは4–20 mA
• モータ軸同期：選択可能
