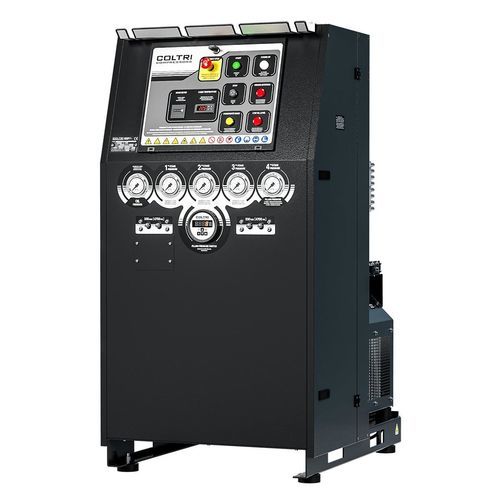

ダイビング圧縮機 Open呼吸空気ピストン式ギア
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ダイビング
- タイプ
- 呼吸空気
- 技術
- ピストン式, ギア, カートリッジ式
- 駆動タイプ
- 電動, AC, 電動
- 設置タイプ
- 据え置き型
- 潤滑
- オイル潤滑性
- タンク容量
5 l
(1 gal)- 圧力
最大: 420 bar
(6,092 psi)最少: 232 bar
(3,365 psi)- 流量
27 m³/h, 33 m³/h, 39 m³/h, 45 m³/h
(953 ft³/h, 1,165 ft³/h, 1,377 ft³/h, 1,589 ft³/h)- 出力
8 kW, 9 kW, 11 kW, 15 kW
(11 hp, 12 hp, 15 hp, 20 hp)- 正味重量
356 kg, 361 kg, 365 kg, 373 kg
(785 lb, 796 lb, 805 lb, 822 lb)- 長さ
91 cm
(36 in)- 幅
103 cm
(41 in)- 高さ
154 cm
(61 in)
詳細
概要
Open は開放型フレームの高圧コンプレッサーで、産業分野およびダイビング用途における呼吸用空気の生成とボンベ充填向けに設計されています。大流量・連続運転に対応し、保守作業が容易な構造です。
ポンプユニット
電動機
三相電動機（7.5～15 kW）を用意。ベルト駆動でポンプユニットへ動力を伝達します。
Hyperfilter 浄化システム
電気盤
フレーム
保守性を重視した垂直展開の開放フレーム。外部から確認できる油量とドレン、段間計、油圧計、内部温度指示、位相順/油切れアラーム、手動凝縮水排出および停止操作を備えた制御コンソール。粉体塗装（RAL 9005 黒）鋼製フレーム。
標準装備
互換アクセサリ（抜粋）
技術仕様
Open は開放型フレームの高圧コンプレッサーで、産業分野およびダイビング用途における呼吸用空気の生成とボンベ充填向けに設計されています。大流量・連続運転に対応し、保守作業が容易な構造です。
ポンプユニット
- 4段高圧ポンプユニット、アルミニウムモノブロック
- 低圧ギアポンプによる強制潤滑
- 吸気フィルター：10 µm
- 配管、継手、ナットはAISI 316ステンレス鋼
- 2段目および3段目後の中間凝縮水分離器
- 最小潤滑油圧スイッチおよび各段の安全弁
- 低粗さのラッピングを施した特殊鋳鉄シリンダー、3段目は硬化鋼と6本の特殊鋳鉄リング
- 鍛造アルミ製コンロッド、鍛造鋼クランクシャフト、重負荷用ローラーベアリング
- 1～3段目の大流量バルブ、2・3段目のスラストパッドで横力を除去
- Hyperfilter 浄化システム内蔵
電動機
三相電動機（7.5～15 kW）を用意。ベルト駆動でポンプユニットへ動力を伝達します。
Hyperfilter 浄化システム
- 直列二段の高容量浄化カートリッジ：第1段分子ふるい（除湿）、第2段分子ふるい＋活性炭（油蒸気・不純物除去）
- ろ過能力：吸気20°C、200 barで3,050 m³
- 浄化回路の2段目と3段目間に凝縮水分離器を配置
電気盤
- ON/OFF スイッチとモータ保護スイッチ
- 最終圧で自動停止するデジタル圧力スイッチ
- 各段の分離器および最終分離器の運転中排水
- 自動凝縮水排出用タイマーと無負荷始動機能
- 消音器付き凝縮水回収タンク 5 L（実用容量約3 L）
- 段間圧力計による各段の動作診断
フレーム
保守性を重視した垂直展開の開放フレーム。外部から確認できる油量とドレン、段間計、油圧計、内部温度指示、位相順/油切れアラーム、手動凝縮水排出および停止操作を備えた制御コンソール。粉体塗装（RAL 9005 黒）鋼製フレーム。
標準装備
- DIN 232、DIN 300、または INT/YOKE 232 bar の選択式ボンベ接続4口
- 長さ1.2 mのホース4本
- 保持弁、段間監視用圧力計
- PED 認証の二重 Hyperfilter システム
- 凝縮水の自動排出と缶への搬送システム
- 回転方向自動制御、電子圧力スイッチ、油量自動停止
- オイルポンプ、フレーム色：ブラック RAL 9005
互換アクセサリ（抜粋）
- 遠隔充填パネル（単圧/複圧）
- レバーバルブ付リフィルパネル
- CO SafeGuard 一酸化炭素アナライザー、ColTrimix
- ボンベ接続アダプター（DRV DIN 232 / DIN 300 / INT/YOKE 232 bar）
- Presec システム、多ガス分析器（CO + CO2 + H2O）、トルネードチラー、充填ホース
技術仕様
- モデル：Open
- 圧縮方式：4段高圧、アルミモノブロック
- 潤滑：低圧ギアポンプによる強制潤滑
- 吸気フィルター：10 µm
- 主要材料：配管/継手/ナットは AISI 316、特殊鋳鉄シリンダー、鍛造アルミコンロッド、鍛造鋼クランクシャフト
- 浄化：PED 認証の二重 Hyperfilter（分子ふるい＋分子ふるい/活性炭）、3,050 m³ @ 20°C、200 bar
- 安全装置：各段の安全弁、油圧スイッチ、電子圧力スイッチ、段間計
- 凝縮水処理：自動ドレン、回収タンク 5 L、搬送システム
- 接続：選択式ボンベ接続4口、ホース4本（1.2 m）
- 用途：ダイビングおよび産業用途向け呼吸用空気生成とシリンダ充填
