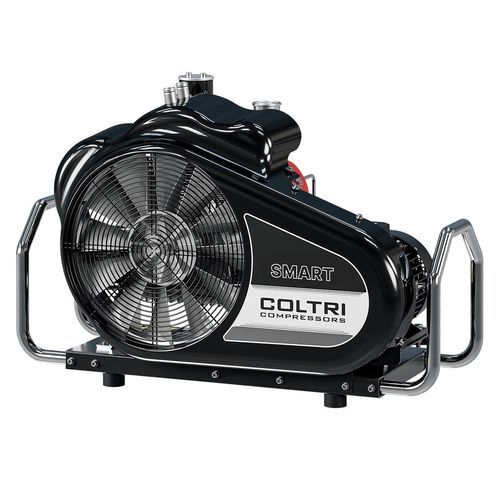

ダイビング圧縮機 Smart

呼吸空気ピストン式封入式

概要
Coltri Smart（Efficient Line）は、呼吸用空気の生成向けに設計されたコンパクトな高圧ユニットで、サイレントフレームを採用しています。信頼性、保守性、モジュール式アクセサリの取り付けを重視し、3段の高圧ポンプユニットとMaxifilter浄化システムを組み合わせ、純正カートリッジ使用時にDIN EN 12021等の呼吸用空気規格に対応します。

主要ポンプユニット — 3段高圧ポンプユニット

• アルミニウム・モノブロック
• オイルに浸したタンによる噴霧潤滑
• 吸気フィルター：10 µm
• 配管、継手、ナット：AISI 316ステンレス鋼
• 第2段後の中間凝縮水分離器
• 高圧仕様の最終凝縮水分離器
• 各圧縮段の安全弁
• Nicasilコーティングを施したダイカストアルミシリンダー（高放熱）
• 鍛造アルミ製コンロッド
• 鍛造鋼クランクシャフト
• 第2・第3段のバルブはステンレス製
• 高耐久ローラーベアリング
• 特殊鋳鉄製5セグメントを備えた焼入れ鋼の第3段
• ピストンの横力を排除するための第2・第3段のスラストパッド
• フィルターシステム：Maxifilter

電動機
3〜5.5 kWの単相または三相電動機を選択可能。モーターはベルトでポンプユニットに動力を伝達します。設置先の電源条件や運用要件に応じて選定してください。

浄化システム — Maxifilter
Maxifilterは分子ふるいと活性炭カートリッジを組み合わせ、湿気、油蒸気およびその他の汚染物質を除去します。第2・第3段の分離器の後、保持弁の前に配置され、湿気に対する重要なバリアを形成します。フィルター容量：890 m³（入口空気20°C、200 bar、純正カートリッジ使用時）。

フレーム
サイレントキャビンタイプのスチール製シャーシ、耐擦傷性粉体塗装（ブラック RAL 9005）。運搬用ハンドルを備えたコンパクト設計で、保守アクセスが容易。C-monitorや遠隔充填パネルなどのオプション装着用の取り付けポイントを備えています。

重要なポイント
搬送と保守を容易にするコンパクトな配置、耐食性のあるステンレス配管と高放熱シリンダーにより整備間隔を延長、現場仕様に合わせたモジュール式アクセサリ対応。

標準装備

• ボンベ接続 2箇所（選択：DIN 232、DIN 300、または INT/YOKE 232 bar）
• 充填ホース 1.2 m ×2本
• 圧力保持弁
• Maxifilter 浄化システム（純正カートリッジ付）
• キャリングハンドル
• フレーム色：ブラック RAL 9005

対応アクセサリ（抜粋）

• C-monitor
• 単圧遠隔充填パネル
• 二圧遠隔充填パネル
• ColTrimix
• ボンベ接続 DRV DIN 232 / DRV DIN 300 / DRV INT/YOKE 232 bar
• ボンベ接続アダプター DIN ↔ INT/YOKE
• 充填ホース：1.5 m、2 m、3 m（7/16"）

特性 / 技術仕様

• 呼称：Smart
• シリーズ：Efficient Line（呼吸用空気コンプレッサー）
• ポンプユニット：3段高圧モノブロック
• 材料：AISI 316配管/継手/ナット、Nicasilコーティングのダイカストアルミシリンダー、鍛造アルミコンロッド、鍛造鋼クランクシャフト、第2/第3段バルブはステンレス
• 潤滑：オイル浸漬タンによる噴霧潤滑
• ろ過：吸気フィルター 10 µm；Maxifilter（分子ふるい＋活性炭）
• Maxifilter 容量：890 m³（入口空気20°C、200 bar）
• ベアリング：高耐久ローラーベアリング；第3段は焼入れ鋼＋特殊鋳鉄5セグメント
• 安全：各段後の安全弁；中間および最終凝縮水分離器
• モーター選択：単相／三相 3〜5.5 kW
• 標準ボンベ接続：DIN 232 / DIN 300 / INT YOKE 232 bar
• 標準付属品：1.2 m 充填ホース×2、本体圧力保持弁、ハンドル
• フレーム：サイレントキャビン式スチールシャーシ、粉体塗装 ブラック RAL 9005
