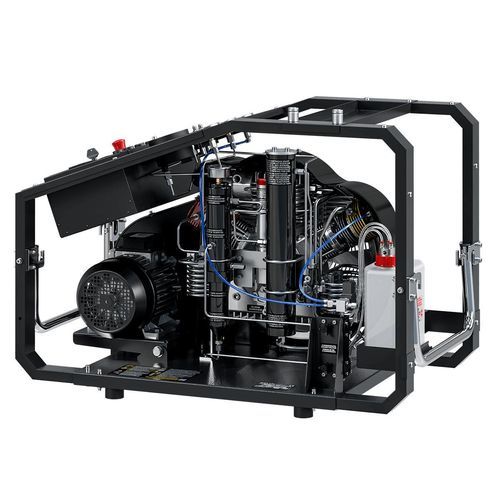

ダイビング圧縮機 Ergo

呼吸空気ピストン式往復

概要
Coltri Ergo は、Efficient Line の3段式呼吸用高圧コンプレッサーで、可搬性および産業用途向けに設計されています。コンパクトでメンテナンス性の高いフレームと専用浄化システムを組み合わせ、純正のMaxifilterカートリッジ装着時に呼吸用空気を生成します。

3段式高圧ポンプユニット

• アルミニウムモノブロック構造
• ピンが油中に浸るスプレー潤滑方式（ミスト潤滑）
• 吸気フィルター：10 µm
• 配管・継手・ナット：AISI 316 ステンレス
• 第2段後の中間凝縮水分離器
• 高圧用最終凝縮水分離器
• 各圧縮段後の安全弁
• ニカシルライナーを持つダイカストアルミシリンダー
• 鍛造アルミコンロッド
• 鍛造鋼製クランクシャフト
• 第2・第3段のステンレス製バルブ
• 耐荷重ローラーベアリング
• 特殊鋳鉄製5セグメントを持つ硬化鋼第3段
• 第2・第3段におけるスラストパッドでピストンの横方向力を除去
• フィルターシステム：Maxifilter

電動機
電動機はVベルトを介してポンプユニットに駆動を伝達します。単相または三相の電動機を4〜5.5 kWで選択可能です。

浄化システム — Maxifilter
Maxifilter は分子ふるいと活性炭を組み合わせたカートリッジで水分、油蒸気、異物を除去します。第2および第3段の分離器後、圧力保持弁前に配置され、純正カートリッジ使用時に DIN EN 12021 に準拠した処理が可能です。公称ろ過容量は 890 m³（入口空気 20°C、200 bar）。

電気盤

• ON/OFF スイッチとモーター保護
• 最終圧でコンプレッサを停止する電磁機械式圧力スイッチ
• 運転中の各段間および最終分離器のドレナージ
• 自動凝縮水排出用タイマー
• 無負荷始動機能（停止時の自動開放）
• 凝縮水回収タンク：5 L（有効約3 L）サイレンサー付
• 各段の作動圧を表示するインターステージ圧力計

フレームと操作系
メンテナンスと搬送を容易にするオープンフレーム構造（鋼製、粉体塗装 ブラック RAL 9005）。傾斜式モータキャリアプレートでVベルト張力を維持。サーモ成形の保護カバーが冷却空気をシリンダーと段間配管へ導きます。操作コンソールは段間圧力計、内部温度指示、位相誤差・不在アラーム、油量不足アラーム、運転停止・手動ドレン操作を備えます。

標準装備

• ボンベ接続 2箇所（選択式：DIN 232、DIN 300、INT/YOKE 232 bar）
• 充填ホース 1.2 m ×2
• プレッシャーホールドバルブ
• インターステージコントロールマノメーター
• Maxifilter システム
• キャビン内部温度センサー（自動停止）
• 回転方向自動検出制御
• 圧力スイッチ（自動停止）
• 油量監視（自動停止）
• 自動凝縮水排出と容器への搬送
• フレーム色：ブラック RAL 9005

互換アクセサリ（例）

• C-monitor
• 単圧リモート充填パネル
• 二圧リモート充填パネル
• ColTrimix
• ボンベ接続 DRV DIN 232 bar
• ボンベ接続 DRV DIN 300 bar
• ボンベ接続 DRV INT/YOKE 232 bar
• ボンベ接続アダプタ DIN 232 bar INT YOKE
• 充填ホース（1.5 m / 2 m / 3 m）

用途と利点
純正の適切なフィルターカートリッジを用いることで、ダイビング、産業用途、救助活動向けの呼吸用空気を供給する用途に適します。コンパクトで整備しやすい設計によりメンテナンスと搬送が容易で、段間圧力計や内蔵保護により運用監視と安全性を確保します。

技術仕様

• 製品群：Efficient Line 呼吸用空気コンプレッサー
• モデル：Ergo
• 圧縮段：3段高圧ユニット
• 吸気濾過：10 µm
• 濾過システム：Maxifilter（分子ふるい + 活性炭）、容量 890 m³（20°C @ 200 bar）純正カートリッジ使用時
• モーター：単相または三相、4–5.5 kW
• ポンプ材質：ダイカストアルミシリンダー（Nicasil処理）、鍛造アルミコンロッド、鍛造鋼クランク
• 第2・第3段バルブ：ステンレス製
• 凝縮水管理：中間および最終分離器、自動ドレン、5 L 回収タンク（約3 L 有効）
• 標準ボンベ接続：DIN 232 / DIN 300 / INT YOKE 232 bar
• フレーム仕上げ：粉体塗装 鋼製 ブラック RAL 9005
