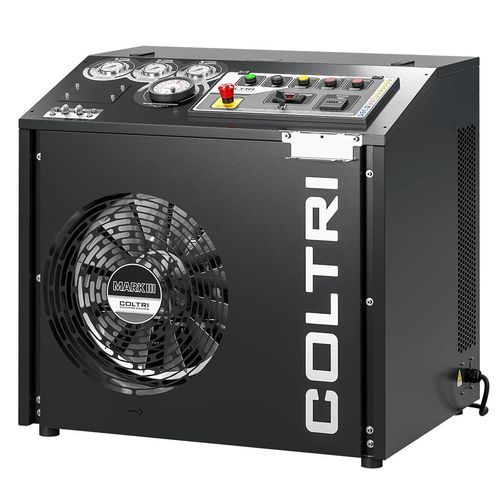

ダイビング圧縮機 Mark III Silent

呼吸空気電動据え置き型

概要
Mark III Silentは、ColtriのEfficient Lineに属する呼吸用エアコンプレッサーです。3段階の高圧ポンプユニット、Maxifilter浄化システム、メンテナンス性に配慮したサイレントキャビンシャーシを組み合わせ、ダイビング、産業用途、緊急時の呼吸用空気供給に適した静音かつ連続運転が可能な設計です。

ポンプユニット - 主要構成

• 3段階の高圧ポンプユニット
• アルミニウム製モノブロック
• 鍛造鋼製グースネック
• フラッター（スプラッシュ）潤滑
• 鍛造アルミ製コンロッド
• ベンチローラーベアリング
• コンロッドローラーベアリング
• 1・2段のシリンダー：硬質ニカシルコーティングのアルミ製
• 2・3段のスキッドガイドシリンダー：ニカシルコーティングのアルミ製
• 3段シリンダー：処理された特殊鋼
• 吸気/排気バルブ：ステンレス鋼
• 段間冷却管：ステンレス鋼
• 第2および第3段のセパレーター
• 各段の安全弁
• オイルレベルセンサー

電動機
単相または三相の電動機を選択可能で、出力は4〜5.5 kW。運動はベルト伝動でポンプユニットに伝えられ、傾斜式モータキャリアプレートによりベルト張力が維持されます。

浄化システム - Maxifilter
Maxifilterは分子ふるいと活性炭を組み合わせたカートリッジで、適切なオリジナルカートリッジ使用時に水分、油蒸気、汚染物質を除去します。第2・第3段のセパレーター後、圧力保持弁前に配置され、水分に対する第一のバリアを形成します。フィルター容量（吸気20°C、200 bar時）：890 m³。

電気盤 - 特長

• ON/OFFスイッチとモータ保護
• 最終圧に到達した際にコンプレッサを停止する電磁機械式圧力スイッチ
• 各段間および最終セパレーターの運転中排水
• 自動凝縮水排出装置用タイマー
• 無負荷起動内蔵（停止毎の自動放電）
• 凝縮水回収タンク：消音器付5 L（実用容量約3 L）
• 段間圧力計による各圧縮段の作動圧表示（バルブシール確認と診断用）

フレームと保守
メンテナンスを考慮したサイレントキャビンシャーシ。外部オイルレベル表示とドレン。制御コンソールは段間圧力計、内部温度表示、位相欠相や位相順序異常アラーム、油量不足アラーム、運転停止および手動凝縮水排出操作を備えます。

標準装備

• シリンダ接続×2（DIN 232、DIN 300、または INT/YOKE 232 barから選択）
• 充填ホース 1.2 m ×2
• 保持弁（プレッシャーホールドバルブ）
• 段間点検用圧力計
• フィルターシステム Maxifilter（純正カートリッジ推奨）
• キャビン内部温度監視および自動停止機能
• 回転方向自動制御
• 圧力スイッチによる自動停止
• オイルレベル監視による自動停止
• 凝縮水自動排出とタンクへの搬送システム
• フレーム色：ブラック RAL 9005

用途と性能に関する注意
純正フィルターカートリッジを使用し、適切に構成した場合に適用規格に適合する呼吸用空気を供給するよう設計されています。3段ポンプ、段間セパレーター、Maxifilterおよび安全装置の構成により高い空気品質、稼働継続性および簡易な保守が実現されます。

技術仕様

• 型式：Mark III Silent
• ブランド：Coltri
• ポンプユニット：3段高圧ユニット（アルミモノブロック；1・2段アルミシリンダーに硬質Nicasilコーティング；3段は特殊鋼処理）
• モーター出力：単相または三相 4 ÷ 5.5 kW
• 浄化：Maxifilter（分子ふるい＋活性炭）
• Maxifilter容量：890 m³（吸気20°C、200 bar）
• 凝縮水回収タンク：5 L（実用約3 L）消音器付
• 標準シリンダ接続：DIN 232、DIN 300、INT/YOKE 232 bar
• 付属ホース：2 × 1.2 m
• 安全装置：各段安全弁、段間圧力計、オイルレベルセンサーと自動停止機能
• フレーム：サイレントキャビンシャーシ、傾斜式モータプレート、色 ブラック RAL 9005
