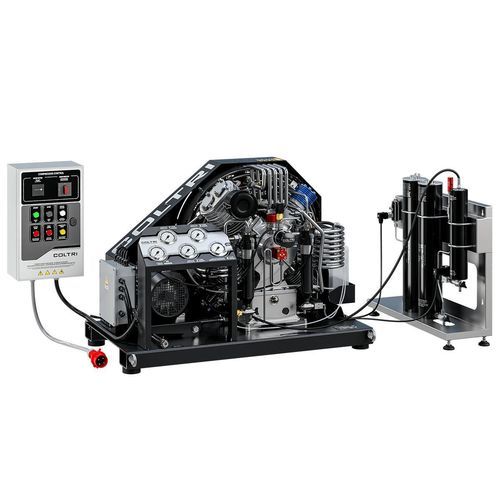

ダイビング圧縮機 Force Four民間企業のダイビング用呼吸空気ピストン式
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ダイビング, 民間企業のダイビング用
- タイプ
- 呼吸空気
- 技術
- ピストン式, 往復, ギア
- 駆動タイプ
- 電動
- 潤滑
- オイル潤滑性, 給油式
- 圧力
最少: 232 bar
(3,365 psi)最大: 420 bar
(6,092 psi)- 流量
24 m³/h, 27 m³/h, 39 m³/h
(848 ft³/h, 953 ft³/h, 1,377 ft³/h)- 出力
最少: 8 kW
(11 hp)最大: 11 kW
(15 hp)- 正味重量
250 kg, 260 kg
(551 lb, 573 lb)- 長さ
124 cm
(49 in)- 幅
71 cm
(28 in)- 高さ
80 cm
(31 in)
詳細
概要
ポンプユニット — 主な特徴
電動機
Hyperfilter浄化システム
電気盤
フレームと制御
標準装備
互換アクセサリ（例）
技術仕様
- 呼吸用空気生成および高圧用途向けに設計されたアルミ製モノブロック4段高圧ポンプユニット。
- オリジナルカートリッジ使用時にDIN EN 12021に準拠した処理を可能にするHyperfilter浄化システムを内蔵。
ポンプユニット — 主な特徴
- アルミニウムモノブロック構造。
- 低圧ギアポンプによる強制潤滑、最低潤滑油圧スイッチ、油量監視と自動停止機能付き油ポンプを装備。
- 吸引フィルター：10 µm。
- 配管、継手、ナットはAISI 316ステンレス製。
- 第2および第3段後に中間凝縮水分離器を配置、最終分離器は自動ドレン（間隔設定可能）。
- 各圧縮段後に安全弁を装備。
- 低粗さラッピングを施した特殊鋳鉄シリンダー；第3段は6本の特殊鋳鉄バンドを備えた硬化鋼製。
- 第2・第3段にスラストパッドを装備し、ピストンの横力を除去。
- 第1〜3段は大流量バルブ、ヘビーデューティーローラーベアリング採用。
- 鍛造アルミコンロッド、鍛造鋼クランクシャフト。
電動機
- Vベルトを介してポンプユニットへ動力伝達；傾動式モータキャリアプレートでベルト張力を維持。
- 選択肢：単相7.5 kWまたは三相7.5〜11 kW。
Hyperfilter浄化システム
- 最終分離器の後、保持弁の前に配置された高容量2カートリッジ式システム：第1カートリッジは分子ふるい（湿気除去）、第2カートリッジは分子ふるい＋活性炭（油蒸気等の除去）。
- 入口空気20°C、200 bar時の濾過能力：3,050 m³（純正カートリッジ使用時）。
電気盤
- モータ保護スイッチ。
- 固定調整式圧力スイッチ：232または300 bar。
- 差圧15 barでの自動始動（オプション）。
- 構成によりトランスフォーマ搭載。
- 運転中の中間分離器および最終分離器の自動排水；凝縮水排出用タイマー。
- 各段の動作圧を表示するインターステージ圧力計をフレームに装備。
フレームと制御
- 保守と輸送性を考慮したオープンフレーム；フレームは耐傷性粉体塗装（RAL 9005）。
- サーマルフォーム製保護カバーが冷却空気をシリンダーと中間配管に導き、圧縮効率を維持。
- インターステージ圧力計、内部温度指示、相順/油不足アラーム、運転停止・手動ドレン操作を備えた操作コンソール。
標準装備
- DIN 232、DIN 300、INT/YOKE 232 barから選択可能なボンベ接続4系統。
- 長さ1.2 mのホース（フイップ）×4本。
- 圧力保持弁、インターステージ計測用マノメーター。
- PED認証済みのデュアルHyperfilterをスタンドアロン構造で搭載。
- 自動凝縮水ドレン；自動停止付き油量監視；油ポンプ付属。
- フレーム色：ブラック RAL 9005。
互換アクセサリ（例）
- リモートチャージパネル（単圧/二重圧）、レバーバルブ付きリモートリフィルパネル。
- ボンベ接続およびアダプター（DIN 232、DIN 300、INT/YOKE 232）。
- Presecシステム、Tornadoチラー、充填ホース、ColTrimixオプションなど。
技術仕様
- モデル：Force Four。
- タイプ：4段高圧ポンプユニット。
- モーターオプション：単相7.5 kW／三相7.5–11 kW。
- 吸気フィルター：10 µm。
- 材料：配管/継手/ナット AISI 316、特殊鋳鉄シリンダー、鍛造アルミコンロッド、鍛造鋼クランクシャフト。
- ベアリング：ヘビーデューティーローラーベアリング。
- 第3段：硬化鋼＋6本の特殊鋳鉄バンド。
- 潤滑：低圧ギアポンプによる強制潤滑、最低油圧スイッチ、油ポンプと油量監視による自動停止。
- 凝縮水管理：第2・第3段の分離器、設定可能な自動排水。
- 安全：各段の安全弁、モータ保護スイッチ。
- 濾過：PED認証のデュアルHyperfilter、純正カートリッジ使用時の能力 3,050 m³（20°C @ 200 bar）。
- ボンベ接続：DIN 232 / DIN 300 / INT-YOKE 232 bar、標準ホース 4 × 1.2 m。
- フレーム：オープン、サーマルフォームカバー、傾動式モータプレート、粉体塗装 RAL 9005。
