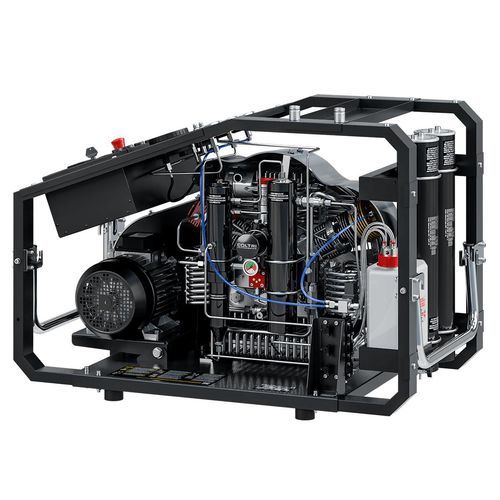

ダイビング圧縮機 Ergo TPS呼吸空気ピストン式往復
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ダイビング
- タイプ
- 呼吸空気
- 技術
- ピストン式, 往復, ギア
- 駆動タイプ
- 電動
- 設置タイプ
- 携帯型
- 潤滑
- オイル潤滑性
- 圧力
最少: 232 bar
(3,365 psi)最大: 420 bar
(6,092 psi)- 流量
14 m³/h, 16 m³/h, 19 m³/h
(494 ft³/h, 565 ft³/h, 671 ft³/h)- 出力
4 kW, 6 kW
(5 hp, 8 hp)- 正味重量
174 kg, 184 kg
(384 lb, 406 lb)- 長さ
112 cm
(44 in)- 幅
63 cm
(25 in)- 高さ
77 cm
(30 in)
詳細
概要
3 段高圧ポンプユニット - 主な特長
電動機
Hyperfilter 浄化システム
電気盤
フレーム
浄化システム - Hyperfilter（追加詳細）
標準装備
互換アクセサリ（例）
技術仕様
- Ergo TPS は Prime Line のコンパクトな産業用呼吸用空気圧縮機で、原装 Hyperfilter カートリッジ装着時に高圧充填および呼吸用空気の生成を行う用途向けに設計されています。
3 段高圧ポンプユニット - 主な特長
- アルミニウム製モノブロック
- 低圧ギアポンプによる強制給油
- 吸気フィルター 10 µm
- AISI 316 ステンレス製配管・継手・ナット
- 2 段目後の中間凝縮分離器
- 両作用の高圧最終凝縮分離器
- 各圧縮段後の安全弁
- ニカシルライナーを備えたダイカストアルミシリンダー
- 鍛造アルミ製コンロッド、鍛造鋼製クランクシャフト
- 2・3 段のステンレス弁、高耐久ローラーベアリング、特殊鋳鉄製 5 セグメントの硬化第 3 段
- ピストンの横方向力を排除するための第 2・第 3 段のスラストパッド
- Hyperfilter フィルターシステム
電動機
- 単相または三相 5.5〜7.5 kW の選択肢
- V ベルト経由でポンプユニットに動力伝達、傾斜式モータキャリアプレートでベルト張力を維持
Hyperfilter 浄化システム
- 最終分離器の後、圧力保持弁の前に設置
- 直列に配置された 2 つのカートリッジ：第 1 カートリッジは分子ふるいで湿気除去、第 2 カートリッジは分子ふるい＋活性炭で油蒸気などを除去
- 原装カートリッジ使用時に DIN EN 12021 に基づく呼吸用空気処理を可能にする
- ろ過能力 約 3,050 m³（入口空気 20°C、200 bar）
電気盤
- ON/OFF スイッチとモータ保護
- 終圧到達で自動停止する電磁機械式プレッシャースイッチおよび電子式プレッシャースイッチ
- 段間圧力計による診断表示
- 自動・タイマー式凝縮水排出、無負荷始動の統合、自動排出
- 凝縮水収集タンク 5 L（実用容量約 3 L）消音器付き、カニスターへの搬送システム
フレーム
- メンテナンスと輸送に配慮したオープン鋼製フレーム、粉体塗装 RAL 9005
- シリンダーと段間配管に冷却空気を導くサーモ成形保護カバー
- 段間圧力計、筐体内温度表示、相順/油不足アラーム、手動凝縮水排出の制御コンソール
浄化システム - Hyperfilter（追加詳細）
- 高容量の 2 カートリッジ構成により、湿気、油蒸気およびその他の汚染物質を高流量用途でも効果的に除去
- 原装カートリッジでの信頼性ある動作を想定
標準装備
- 選択可能なボンベ接続 2 個：DIN 232 / DIN 300 / INT‑YOKE 232 bar
- 充填ホース 1.2 m × 2 本
- 保持弁、段間圧力計
- PED 認証の二重 Hyperfilter システム、自動凝縮水排出、油量監視による自動停止
- フィルタ付き油ポンプと圧力計、取手、フレーム色 黒 RAL 9005
互換アクセサリ（例）
- C-monitor；単一／二重圧力の遠隔充填パネル
- レバーバルブ付き遠隔補充パネル、ColTrimix オプション
- ボンベ接続アダプターおよび充填ホース（1.5 m / 2 m / 3 m、7/16"）
技術仕様
- モデル：Ergo TPS — Prime Line
- ポンプユニット：3 段高圧、アルミモノブロック、強制潤滑
- 吸気ろ過：10 µm；Hyperfilter 二重カートリッジ（分子ふるい＋活性炭）
- Hyperfilter 容量：約 3,050 m³ @ 20°C、200 bar（原装カートリッジ使用時）
- 主要材料：AISI 316 配管/継手/ナット；ニカシルコーティングのアルミシリンダ；鍛造コンロッド；鍛造鋼クランクシャフト
- モーター：電動、単相または三相 5.5–7.5 kW
- 凝縮水管理：段間および最終分離器、自動ドレン、収集タンク 5 L（約 3 L 利用可）
- 安全装置：各段の安全弁、プレッシャースイッチ、回転方向および油量監視による自動停止
