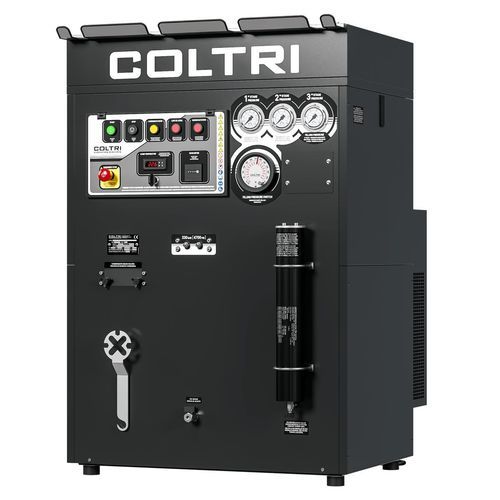

船用圧縮機 Super Silent

呼吸空気ピストン式往復

概要
Super Silent は、低騒音環境向けに設計された Efficient Line の3段高圧呼吸用コンプレッサーです。消音キャブシャーシ、高性能な3段ポンピングユニット、Maxifilter 浄化システムを組み合わせ、純正カートリッジ使用時に DIN EN 12021 に準拠する呼吸用空気を供給します。メンテナンス性と診断性を重視した設計です。

3段高圧ポンピングユニット

• アルミ製モノブロック構造
• オイル内浸端子によるスプレー潤滑方式
• 吸気フィルター：10 µm
• 配管・継手・ナットは AISI 316 ステンレス製
• 第2段後の中間凝縮水分離器
• 高圧最終凝縮水分離器
• 各圧縮段ごとの安全弁
• Nicasil ライナーを備えたダイキャストアルミシリンダー（高い熱拡散性）
• 鍛造アルミコンロッド
• 鍛造スチール製クランクシャフト
• 第2・第3段のバルブはステンレス製
• 高負荷用ローラーベアリング
• 5個の特殊鋳鉄セグメントをもつ硬化鋼製第3段
• 第2・第3段はピストンの横力を排除するスラストパッド装備
• 統合型 Maxifilter フィルターシステム

電動機
駆動はベルト伝動の電動機で、単相または三相仕様が選択可能。出力は機種により 4 ～ 5.5 kW です。

浄化システム Maxifilter
Maxifilter は分子ふるいと活性炭の組合せカートリッジで湿気、油蒸気、その他の汚染物質を除去します。第2/第3段の分離器後、保持弁前に配置され、湿気に対する重要なバリアを形成します。純正カートリッジ使用時のフィルター容量：890 m³（入口空気 20°C、200 bar）。

電気盤

• ON/OFF スイッチ（モータ保護付き）
• 終圧到達でコンプレッサを停止する電磁機械式圧力スイッチ
• 各段間および最終分離器の運転中ドレン排出
• 自動凝縮水排出装置用タイマー
• 無負荷始動機能（停止時の自動排出）
• 凝縮水回収タンク 5 L（消音器付、実用約 3 L）
• 段間圧力計による各段の作動圧表示と弁の密閉チェック
• 回転方向自動監視、室内温度による自動停止やアラーム

フレーム
低騒音環境向けの消音キャブシャーシ。外部から確認可能な油量・ドレン。操作パネルは段間圧力計、室内温度計、位相順序・油切れアラーム、運転停止・手動ドレン操作を備えています。スチール製でキズに強い粉体塗装（カラー：Black RAL 9005）。

標準装備

• シリンダ接続 2ヶ所（選択式）：DIN 232、DIN 300、または INT/YOKE 232 bar
• 充填ホース 1.2 m × 2本
• 保持弁（圧力ホールドバルブ）
• 段間管理用圧力計
• Maxifilter 浄化システム
• キャビン内温度センサーと自動停止機能
• 回転方向自動制御
• 自動停止機能付圧力スイッチ
• 油量監視と自動停止
• 凝縮水自動排出および容器への搬送システム
• フレーム色：Black RAL 9005

仕様 / 技術データ

• 製品名：Super Silent（Efficient Line）
• ポンプユニット：3段高圧、アルミモノブロック、Nicasil ライナー付きシリンダ
• 吸気フィルター：10 µm
• 材料：配管/継手/ナット AISI 316 ステンレス
• 凝縮水処理：第2段中間分離器および最終分離器、凝縮水タンク 5 L（実用 ≈ 3 L）と消音器、自動排出
• 安全：各段後の安全弁、段間圧力計による監視
• 浄化：Maxifilter（分子ふるい + 活性炭）、容量 890 m³（20°C、200 bar、純正カートリッジ時）
• 電動機：単相/三相 4 ÷ 5.5 kW
• 接続：DIN 232 / DIN 300 / INT-YOKE 232 bar、充填ホース 1.2 m × 2
• フレーム仕上げ：粉体塗装（耐キズ） Black RAL 9005
