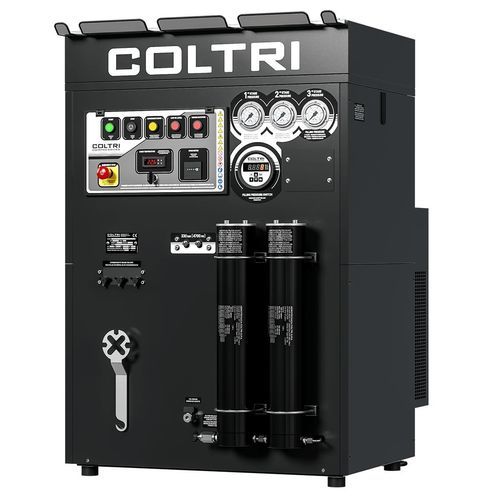

ダイビング圧縮機 Super Silent TPS

呼吸空気ピストン式ギア

概要
Super Silent TPS は、Prime ラインの静音仕様高圧呼吸用空気圧縮機で、静粛性、呼吸用空気の信頼性の高い処理、および保守性の簡素化を目的に設計されています。3 段式高圧ポンプユニットと、純正カートリッジ使用時に呼吸用空気を供給する Hyperfilter 浄化システムを備えます。

ポンプユニット

• 3 段式高圧ポンプユニット
• アルミニウムモノブロック構造
• 低圧ギアポンプによる強制潤滑
• 吸気フィルター：10 µm
• 配管、継手、ナットは AISI 316 ステンレス鋼
• 第2段後の中間凝縮水分離器
• 高圧用二重作用の最終凝縮分離器
• 各圧縮段後の安全弁
• ニカシルライナー付き熱拡散性の高いダイカストアルミシリンダー
• 鍛造アルミ製コンロッド
• 鍛造鋼製クランクシャフト
• 第2・第3段のステンレス製バルブ
• 高耐久ローラーベアリング
• 特殊鋳鉄製5セグメントを持つ硬化鋼製第3段
• 第2・第3段におけるピストン横力を排除するスラストパッド
• Hyperfilter フィルターシステム

電動機
本モデルは 5.5〜7.5 kW の範囲で単相または三相電動機を選択可能。モータはベルトを介してポンプユニットに動力を伝達し、傾斜式モータキャリアプレートによりベルト張力を一定に保持します。

Hyperfilter 浄化システム
Hyperfilter は直列の 2 カートリッジ構成で、高容量の浄化を行います。第1カートリッジは分子ふるいで除湿を行い、第2カートリッジは分子ふるい＋活性炭で油蒸気や汚染物質を除去します。各段間のセパレータが除湿性能を最大化します。ろ過能力（入口空気 20°C、200 bar）：3,050 m³。

電気キャビネット

• ON/OFF スイッチ（モータ保護付）
• 最終圧に達した際にコンプレッサを停止する電気機械式圧力スイッチ
• 各段間および最終分離器の運転中の排水
• 自動凝縮水排出装置用タイマー
• 無負荷始動機能（停止時の自動放出）
• 凝縮水収集タンク：5 L（使用可能量約 3 L）、サイレンサー付
• 各段の動作圧力を示すインターステージ圧力計

フレーム
保守性を考慮した静音キャビン式シャーシ。傾斜式モータキャリアで常にベルト張力を確保。外部油量確認およびドレイン、インターステージ圧力計を備えた操作コンソール、内部温度表示、相欠相・相順エラーアラーム、油量低下アラーム、起動/停止および手動凝縮水ドレイン操作。鋼製フレームに耐キズ粉体塗装（Black RAL 9005）。

標準装備

• ボトル接続 2 系統選択可：DIN 232、DIN 300、または INT/YOKE 232 bar
• 1.2 m の充填ホース ×2
• 圧力維持弁
• インターステージ検査用圧力計
• PED 認証のダブル Hyperfilter システム
• キャビン内部温度による自動停止
• 自動凝縮水排出
• 回転方向自動制御
• 自動停止を備えた電子式圧力スイッチ
• 油量監視による自動停止
• フィルタおよび圧力計付オイルポンプ
• 凝縮水の自動排出とキャニスターへの搬送システム
• フレーム色：Black RAL 9005

対応 / オプションアクセサリ（例）

• C-monitor
• 単圧リモート充填パネル
• 二圧リモート充填パネル
• レバータップ付きリモート充填パネル
• CO SafeGuard — 一酸化炭素アナライザー
• ColTrimix
• Presec システム
• マルチガス解析システム（CO + CO2 + H2O）
• Tornado チラー

技術仕様

• 圧縮方式：3 段式高圧ポンプユニット（アルミニウムモノブロック）
• モータ出力範囲：5.5 – 7.5 kW
• 吸気フィルタ：10 µm
• 配管・継手：AISI 316 ステンレス鋼
• Hyperfilter ろ過能力（20°C、200 bar）：3,050 m³
• 凝縮水回収タンク：5 L（使用可能量約 3 L）
• フレーム仕上げ：粉体塗装鋼板、Black RAL 9005
• 各段後の安全弁およびインターステージ圧力計
• 自動凝縮水排出およびキャニスター搬送システム
• ボトル接続：DIN 232 / DIN 300 / INT-YOKE 232 bar
