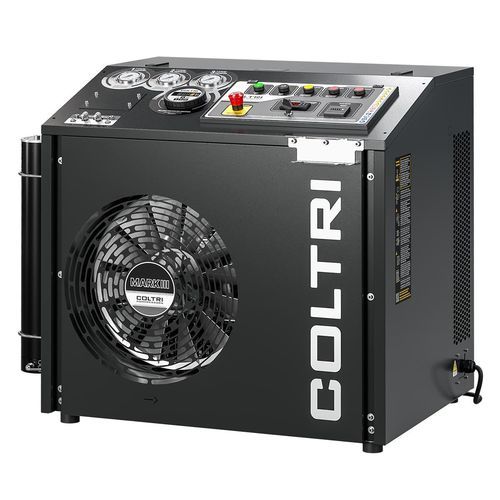

民間企業のダイビング用圧縮機 Mark III Silent TPS3段呼吸空気ギア
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 民間企業のダイビング用
- タイプ
- 呼吸空気, 3段
- 技術
- ギア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- オイル潤滑性
- 圧力
最大: 420 bar
(6,092 psi)最少: 232 bar
(3,365 psi)- 流量
13 m³/h, 14 m³/h, 19 m³/h, 21 m³/h
(459 ft³/h, 494 ft³/h, 671 ft³/h, 742 ft³/h)- 出力
4 kW, 6 kW, 8 kW
(5 hp, 8 hp, 11 hp)- 正味重量
181 kg, 191 kg
(399 lb, 421 lb)- 長さ
112 cm
(44 in)- 幅
73 cm
(29 in)- 高さ
91 cm
(36 in)
詳細
概要
Mark III Silent TPS は Prime Line の高圧呼吸用空気コンプレッサーで、静音キャビネット、3段ポンプ、Hyperfilter 浄化システムを備え、規格に適合した呼吸用空気の安定供給と保守性を両立します。
3段高圧ポンプユニット - 主な特長
電動機
Hyperfilter 浄化システム
電気盤
フレーム
標準装備
互換アクセサリ（例）
浄化システム - Hyperfilter（概要）
特徴 / 技術仕様
Mark III Silent TPS は Prime Line の高圧呼吸用空気コンプレッサーで、静音キャビネット、3段ポンプ、Hyperfilter 浄化システムを備え、規格に適合した呼吸用空気の安定供給と保守性を両立します。
3段高圧ポンプユニット - 主な特長
- アルミニウムモノブロック
- 低圧ギアポンプによる強制潤滑
- 吸気フィルター：10 µm
- 配管・継手・ナットは AISI 316 ステンレス製
- 第2段後の中間凝縮分離器
- 高圧二重作用の最終凝縮分離器
- 各圧縮段の安全弁
- ニカシルコーティング付きダイカストアルミシリンダー（高い熱拡散性）
- 鍛造アルミコンロッド
- 鍛造鋼クランクシャフト
- 第2・第3段のバルブはステンレス製
- 高負荷対応ローラーベアリング
- 特殊鋳鉄製5セグメントの硬化鋼第3段
- 第2・第3段にスラストパッドを装備しピストンの横力を低減
- Hyperfilter フィルターシステム
電動機
- 本機は単相または三相の電動機に対応（5.5〜7.5 kW）
Hyperfilter 浄化システム
- 最後のコンプレッサー分離器後、圧力維持弁前に配置
- 連続して配置された2つのカートリッジ：第1は分子ふるい（除湿）、第2は分子ふるい＋活性炭（油蒸気等の除去）
- 第2と第3段の間に分離器を配置して湿分除去を最適化
- ろ過能力（吸気20°C、200 bar）：3,050 m³
- 純正カートリッジ使用時に DIN EN 12021 に準拠した呼吸用空気処理を実現
電気盤
- ON/OFF スイッチとモータ保護スイッチ
- 最終圧力でコンプレッサを停止する電磁機械式プレッシャースイッチ
- 各段間および最終分離器の運転中ドレナージ
- 自動凝縮排水用タイマー
- 無負荷始動内蔵（停止時の自動放電）
- 消音器付き凝縮水回収タンク（5 L、実用容量約3 L）
- 各段圧力を表示するインターステージマノメーター（バルブの気密性チェック・診断に有用）
フレーム
- 保守作業を容易にする静音キャビネット構造
- Vベルトの張力を維持する傾斜式モータキャリアプレート
- 外部から確認できるオイルレベルおよび排油口
- インターステージマノメーターと内部温度計を備えた操作コンソール
- アラーム・保護：位相欠相/逆相アラーム、油量不足アラーム、運転停止、手動凝縮ドレイン操作
- スチール製フレーム、耐擦傷粉体塗装 ブラック RAL 9005
標準装備
- シリンダ接続 x2（DIN 232、DIN 300、または INT/YOKE 232 bar より選択）
- 充填ホース 1.2 m ×2
- 保持弁（プレッシャーホールドバルブ）
- インターステージ制御用マノメーター
- PED 認証済みダブル Hyperfilter システム
- キャビン内部温度での自動停止
- 自動凝縮排出
- 回転方向自動制御
- 電子プレッシャースイッチによる自動停止
- 油量監視による自動停止
- フィルタ・圧力計付オイルポンプ
- 凝縮液を缶に搬送する自動排出システム
- フレーム色：ブラック RAL 9005
互換アクセサリ（例）
- Hyperfilter カートリッジおよびユニット（ダブル構成）
- C-monitor
- リモート充填パネル（単圧／二圧）
- レバーバルブ付きリモート補充パネル
- CO SafeGuard – 一酸化炭素解析計
- マルチガス分析システム（CO + CO2 + H2O）
- 各種充填ホースおよびシリンダ接続アダプタ
浄化システム - Hyperfilter（概要）
- 呼吸用空気生産に適した高容量浄化
- 2連のカートリッジ（除湿用分子ふるい、油蒸気除去用分子ふるい＋活性炭）
- 大流量処理と高信頼性を想定した設計
特徴 / 技術仕様
- モデル：Mark III Silent TPS
- ライン：Prime Line（静音）
- ポンプユニット：3段高圧、アルミニウムモノブロック
- 吸気フィルタ：10 µm
- 主要材料：配管・継手 AISI 316、ニカシルコーティングシリンダー、鍛造コンロッド、鍛造クランク
- 浄化システム：Hyperfilter（2カートリッジ）
- Hyperfilter 能力：3,050 m³（20°C、200 bar）
- 電動機：5.5–7.5 kW（単相または三相）
- 凝縮管理：第2段後の中間分離器、最終分離器、5 L 回収タンク（約3 L 有効）、自動ドレイン
- 安全装置：各段の安全弁、電子停止機能、油量監視
- フレーム：静音キャビネット、粉体塗装 ブラック RAL 9005
- ブランド：Coltri Compressors
