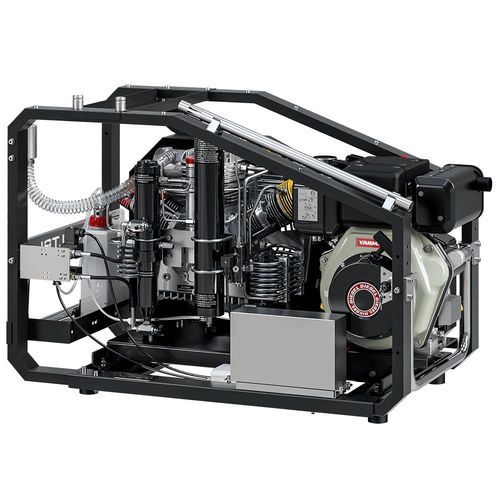

ダイビング圧縮機 Ergo Diesel

呼吸空気ピストン式封入式

概要 Ergo DieselはColtriのEfficient Lineに属する携帯型ディーゼル駆動の高圧呼吸用空気圧縮機で、ダイビング、産業用途、緊急対応向けに呼吸品質の空気を供給するよう設計されています。3段アルミニウムモノブロックのポンプユニットと専用のMaxifilter浄化システムを備え、現場での保守性に優れたオープンフレーム構造を採用しています。

主な特長

• 3段高圧ポンプユニット（アルミニウムモノブロック）
• 油浸式タンによる噴霧潤滑
• 吸気フィルター：10 µm
• 配管、継手、ナットはAISI 316ステンレス製
• 第2段後の中間凝縮分離器および高圧最終分離器
• 各圧縮段の後に安全弁装備
• Nicasilライナー付ダイキャストアルミシリンダーで高い放熱性
• 鍛造アルミ製コンロッド、鍛造鋼クランクシャフト
• 第2・第3段のステンレス弁、耐荷重ローラーベアリング
• 特殊鋳鉄製5セグメントを備えた硬化鋼製第3段および第2/第3段のスラストパッドで横力を除去
• 呼吸用空気向けMaxifilter浄化システム

エンジン / 駆動

• ディーゼル駆動でベルト伝動によりポンプユニットを駆動
• 本モデルはオプションでYanmar製ディーゼルエンジン6.8 kWを搭載可能
• 傾斜可能なモーターキャリアプレートによりVベルトの一定張力を維持

浄化システム — Maxifilter Maxifilterは分子ふるいと活性炭を組み合わせたカートリッジ式の高性能浄化システムで、湿気、油蒸気および異物を除去します。純正カートリッジ使用時はDIN EN 12021等の呼吸用空気基準への適合を支援します。フィルター容量（入口20°C @ 200 bar）：890 m³。

フレームと構造

• 保守・運搬が容易なオープン鋼製フレーム
• シリンダーおよびステージ間配管に冷却空気を導く熱成形保護カバー
• 仕上げ：耐擦傷粉体塗装、黒 RAL 9005

標準装備

• ボンベ接続2箇所（選択可能：DRV DIN 232（ゲージ付）、DRV DIN 300（ゲージ付）、またはDRV INT/YOKE 232 bar）
• 充填ホース2本（1.2 m）付属
• 圧力維持弁
• Maxifilter浄化システム
• 油量監視による自動停止機能
• フレーム色：黒 RAL 9005

技術仕様

• モデル：Ergo Diesel
• シリーズ：Efficient Line
• ポンプユニット：3段、高圧、アルミニウムモノブロック
• 吸気フィルター：10 µm
• 浄化：Maxifilter（分子ふるい＋活性炭）、容量 890 m³（20°C @ 200 bar）
• エンジン（オプション）：Yanmar ディーゼル 6.8 kW
• 材料：配管/継手/ナット AISI 316；ダイキャストアルミシリンダー（Nicasil）; 鍛造コンロッド; 鍛造鋼クランクシャフト; 第2/第3段ステンレス弁
• ベアリング：高耐久ローラーベアリング
• 第3段：硬化鋼、特殊鋳鉄5セグメント
• 安全：各段に安全弁、圧力維持弁
• 充填機器：選択可能な2つのボンベ接続、1.2 mホース×2付属
• フレーム仕上げ：粉体塗装鋼、RAL 9005 黒
