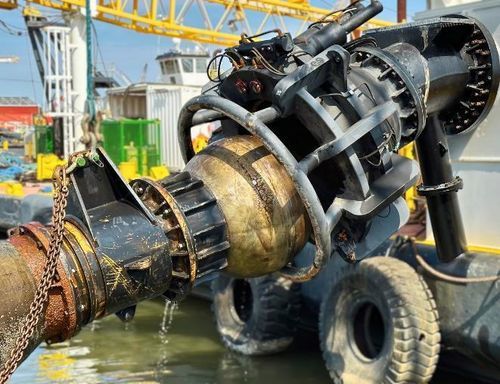

フレキシブルメカニカル継手

船用オーダーメイドジョイント付

製品概要
Straatman のクイックリリースボールジョイントは、掘削（浚渫）配管の安全で迅速かつ制御された切り離しを実現します。オフショアおよび沿岸の浚渫作業で、荷重や圧力下での迅速な分離が必要な場面に適しています。

浚渫作業向けに設計
浚渫システム専用に設計されており、ピンチボールジョイントとして配管の整合性や船舶の運用を損なうことなく迅速に解放できる信頼性の高い連結を提供します。

典型的な用途

• 圧力下での浚渫配管
• 迅速または緊急の切り離しが必要な状況

操作・使用方法
フレーム（雌側）は浚渫船またはポンツーンに取り付け、雄側は浮体配管またはホースに接続します。保持リングで雄側と雌側を結合し、解除します。大口径は油圧で操作して制御された分離を行い、小口径は手動操作が可能です。

構造
本体は雌側、雄側、二分割のヒンジ式保持リングの三つの主要部品で構成され、保持リングは雌側に組み込まれています。この設計により確実な連結と迅速な解除が可能です。

技術仕様

• 内径：Ø300～Ø1,100 mm
• 最大スイベル角（雄側）：20°（標準）
• 最大使用圧力：6～45 Bar

主な特徴

• 迅速かつ制御された切り離し：過酷な条件下でも配管を安全に分離可能
• 運用上の安全性：切り離し作業時の乗員および機器へのリスクを低減
• 実績ある信頼性：重作業の浚渫用途での繰り返し使用に適合

利用可能なオプション

• 遠隔での制御と安全な切り離しのための油圧式操作
• 高圧対応での仕様強化
• 配管のズレや船体の動きに対応する異なるスイベル角
• 迅速な交換とメンテナンス時間短縮のための交換可能ライナー
• 接続／切断時のガイド性を高めるキャッチリングや特注コーン
