Shore to Ship方式LNG移送システム

概要
SafeCom Ship‑Shore Link (SSL) は、LNG、石油、化学品の移送作業向けに設計された認証済みの船舶‑陸上通信・制御インターフェースです。主な機能は船側と陸側の同期緊急停止（ESD）を実現し、重要な操作を制御・認証・追跡可能にします。

主な製品特性

• 船舶およびターミナルオペレータ向けの直感的なHMI
• 関連する業界標準・ガイドラインへの適合
• モジュール式の工業設計で長期の保守性を確保
• 高可用性を実現する冗長構成とバックアップ機能

期待される効果 / 運用上の利点

• 単一の操作インターフェースによる集中制御と明確な状況把握
• ESDや重要な指令の安全で監査可能な実行
• PLC／SCADAに基づく工業レベルの信頼性
• 既存のターミナルシステムや監視ソリューション（例：MLM）との円滑な統合
• 追跡性と事後解析のための自動データ記録

互換性と規格
SafeCom SSL は ISO 28460、ISO 20519 に適合するよう設計され、SIGTTO、OCIMF、SGMF のガイダンスに準拠します。対応リンク例：

• 6ピン Furukawa 光ファイバー
• 37ピン Pyle 電気接続
• 4ピン Pyle 接地リンク
• 6ピン Miyaki 電気接続
• 5ピン SIGTTO 電気（供給側／受信側）
• 2ピン ADN リンク
• 空気式リンク（Pneumatic）
• ITT Cannon リンク

プロジェクト構成

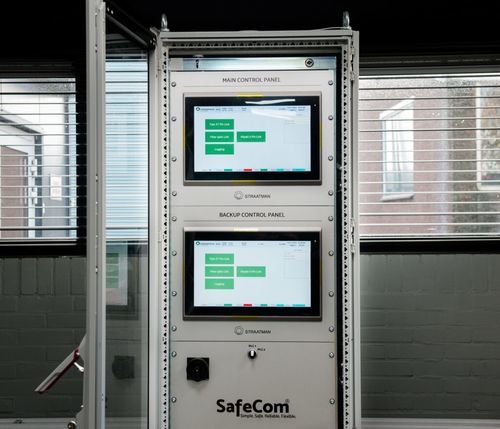

標準構成は単一キャビネットに船側と陸側の2つの独立システムを統合します。典型構成：

• 船側専用のHMIモジュール
• 陸側用の別モジュール
• 両モジュールのバックアップシステム（二重安全）

オプション / 追加コンポーネント
プロジェクト要件に応じて提供可能：

• コネクタボックス
• 携帯用リール
• 固定保管用リール
• 試験機器
• PABX／ホットライン電話

データと統合
SafeCom SSL は重要データの転送と自動ログ記録に対応します。船主や船上システム供給者と協力して、第三者の船上SSLシステムやターミナル監視と統合可能です。

設計と品質
オランダで設計・組立・試験を行い、標準化された工業用ハードウェアとSCADAプラットフォームを採用してベンダーロックインを回避します。故障が許されない環境を想定し、運用リスクと人的ミスを低減するよう設計されています。

特性 / 技術仕様

• 製品名 / ファミリ：SafeCom Ship‑Shore Link (SSL)
• 用途：LNG、石油、化学品の緊急通信および同期ESD
• 規格：ISO 28460、ISO 20519、SIGTTO、OCIMF、SGMF
• 対応リンク：Furukawa 6ピン（光）、Pyle 37ピン（電気）、Pyle 4ピン（接地）、Miyaki 6ピン、SIGTTO 5ピン、ADN 2ピン、空気式、ITT Cannon
• キャビネット構成：統合型二重システムキャビネット（船側HMIモジュール＋陸側モジュール）およびバックアップ
• 技術基盤：PLC／SCADA 工業用ハード／ソフト
• オプション機器：コネクタボックス、携帯用／固定リール、試験機器、PABX／ホットライン電話
• 適用：FSRU／FLNGプロジェクト、認証SSLを必要とするターミナルおよび船舶
• 製造：オランダでの設計、組立、試験
