タグボートフック GS

港湾用高速降下式牽引用

概要

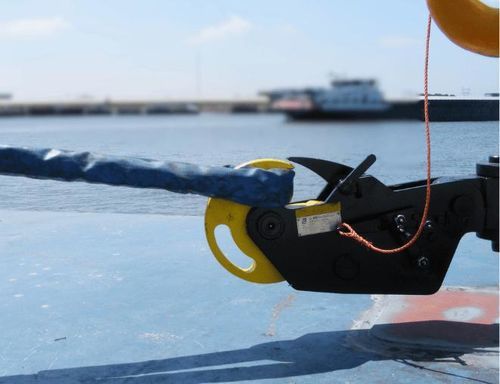

Straatman のクイックリリース曳航フック（ディスク型）は、作業船、物資補給船、港湾艇、タグボート等のデッキに取り付ける曳航装置です。曳索を確実に保持し、曳索が張力下にある状態でも制御された即時解放が可能で、甲板上の手作業リスクを低減し、緊急時の対応速度を向上させます。

クイックリリース曳航フックとは？
クイックリリース曳航フックは、デッキ上で曳索を固定し、規定の定格容量まで張力下での迅速かつ制御された解放を可能にする装置です。これにより、乗組員の安全性と運用制御が向上します。

張力下での解放能力
Straatman のクイックリリースフックは、定格の Safe Working Load（SWL）まで張力下で曳索を解放できるよう設計されており、解放時の挙動が予測可能でエネルギーの制御された放出を実現します。

クイックリリース曳航フック GSH 型
Straatman GSH シリーズは、レバーまたはロープで手動操作するディスク型フックです。フル SWL 時でも操作力は 33 lb（約 15 kgf）未満に保たれます。二段式の解放機構を内蔵し、誤作動を低減します。釣り合いの取れたディスクは衝撃エネルギーを抑え、解放後の手動での迅速かつ制御された復帰を可能にします。

クイックリリース曳航フック GMH 型
Straatman GMH シリーズは、係留（モアリング）と曳航の両機能を兼ね備えています。標準でロープキーパーを備え、曳航作業の安全性を確保し、係留と曳航の切替えを容易にします。

構成とオプション

• スプリング式ショックアブソーバー
• カスタムフック形状
• 現地油圧または空気式解放
• 遠隔制御による解放
• 荷重監視システム
• デッキ統合用の基礎、ブラケット、曳航ポスト

試験と検証
Straatman の各フックは、3,500 kN まで対応する較正済み油圧試験機で試験されます。ディスク型フックは SWL の最大 200% までの証明荷重試験が行われ、GSH-100 は設計基準により 150% SWL の試験が適用されます。解放機能は SWL で検証され、必要に応じて顧客指定の船級機関による立ち合いも可能です。

特注設計とプロジェクト対応ソリューション
Straatman は、デッキへ直接溶接するための統合基礎や、荷重制御を改善し過酷な用途での取り付けを簡素化するための油圧式ショックアブソーバーを含む、プロジェクト固有の設計対応を提供します。

Straatman に期待できること

• 50 年を超える専門的な実績
• オランダ設計の製品
• 実績ある張力下解放設計
• 長期のサービスとサポート、スペアパーツ供給

仕様（Technical specifications）

• Safe Working Load (SWL) 範囲（GSH）：15～100 トン
• 解放のための操作力：フル SWL 時で 33 lb（≈15 kgf）未満
• 解放能力：定格容量まで張力下での制御された解放
• 証明荷重試験：ディスク型フックは SWL の最大 200% まで試験（GSH-100 は設計により 150% SWL 試験）
• 試験装置容量：3,500 kN までの較正済み油圧試験機
• 解放機構：誤作動を減らす二段式リリース内蔵
• 設計特徴：衝撃エネルギーを抑える釣り合いディスクと迅速な手動復帰
• GMH 特有：係留と曳航兼用のための標準ロープキーパー
• 操作方法：手動レバーまたはロープ；油圧、空気式、遠隔解放オプションあり
