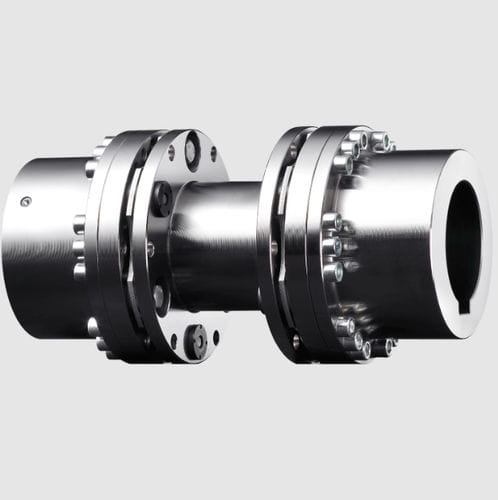

リジッドメカニカル継手 RIGIFLEX®-N

船用ATEXバックラッシュゼロ

ポンプやコンプレッサーの中高速駆動用として、ねじれ剛性の高いバックラッシュのないダブルカーダニックカップリングです。 特徴 API 610（オプションでAPI 671）に準拠したシリーズ 円周速度100mまでのドライブに対応 メーカーによるスペーサーアセンブリの取り付け ATEXに準拠 ラミネート RIGIFLEX-Nのラミネートは、層状と波状のラミネートのセットとして設計されています。ハブとフランジは、ポジロックダボねじで完全にバックラッシュフリーで接続されています。トルク、変位量、剛性は、積層された個々のラミナの数によって変化させることができます。 スペーサーの固定 RIGIFLEX-Nの開発では、API条項610と671を遵守することに重点を置きました。そのため、スペーサはキャッチで固定されている。ラミナが破損しても、スペーサはカップリング内に残ります。 一般的に、取り外し可能な部品は、メーカーによりあらかじめ組み立てられたラミナセットで提供されます。 API610および671 RIGIFLEX-Nは、API規定610の仕様に準拠しており、オプションでAPI671に準拠した仕様も用意されています。このスチール製ラミナカップリングは、ポンプ産業における平均的な運転条件と深刻な運転条件に対応するように設計されています。化学や石油化学のプロセスポンプ、ボイラーフィードポンプ、パイプラインポンプに使用されます。また、海洋やコンプレッサー産業での用途にも適しています。
