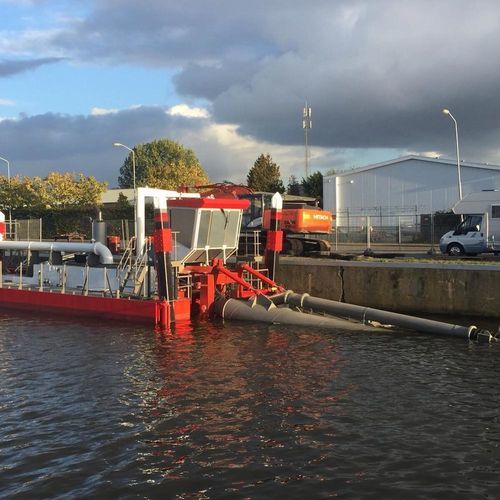

ポンプ浚業船業務用ボート

マルチハルディーゼル

概要
OrangePitのカッター吸引浚渫機は、カッターヘッドの切削能力と浚渫ポンプの吸引能力を組み合わせ、底質を掘削して埋立地、ホッパーバージ、側方投棄場所へ輸送します。生産性向上のためにウォータージェットを追加できます。粘土、圧密砂、圧密砕石、高度に風化した岩石などの結合性のある材料に対応し、最終深度を高精度で達成できます。用途：砂の採取、運河・池・湖・河川の浚渫・浚深作業。深吸引用途には水中ポンプを装備可能です。駆動方式は電気、油圧、ディーゼル、またはこれらの組合せが選択可能です。

対応レンジ
当社は10"〜24"のカッター吸引浚渫機を供給しています。

カッター吸引浚渫機の設計

• 1,240 kWの出力
• 最大作業深度 15 m
• 最大排出管 Ø550 mm
• 最大 771 m³/hr の固形物
• 最大 1,350 ton/hr の固形物

技術データ（表）
Description | Measure | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Suction depth up to | [m] | 6 | 6 | 8 | 8 | 10 | 12 | 15
Mixture | [m³/hr] | 850 | 1600 | 2300 | 2450 | 3200 | 4500 | 6000
Solid material* | [m³/hr] | 109 | 205 | 295 | 314 | 410 | 578 | 771
Solid material* | [ton/hr] | 191 | 360 | 515 | 560 | 750 | 1012 | 1350
Total power** | [kW] | 195 | 250 | 435 | 590 | 610 | 820 | 1240
Suction pipe Ø | [mm] | 250 | 300 | 350 | 400 | 450 | 500 | 650
Delivery pipe Ø | [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 550
Spherical passage | [mm] | 110 | 160 | 190 | 185 | 220 | 280 | 290
Cutter diameter | [mm] | 600 | 800 | 950 | 1100 | 1100 | 1300 | 1455
Cutter power | [kW] | 35 | 50 | 85 | 100 | 100 | 120 | 140
Side winch cable Ø | [mm] | 12 | 12 | 14 | 14 | 14 | 16 | 20
Side winch power | [ton] | 2 | 2 | 2.5 | 3 | 3 | 4 | 5
Draft depth pontoons | [m] | 0.6 | 0.7 | 0.8 | 0.9 | 1.2 | 1.4 | 1.8
Dry weight | [ton] | 58 | 60 | 69 | 72 | 77 | 82 | 91
Dimensions pontoons | [m] | 24x6x6 | 24x6x6 | 24x6½x6 | 24x6½x6 | 24x7x7 | 24x7x7 | 24x7½x7
Dimensions pipe up | [m] | 31x6x6 | 31x6x6 | 31x6½x6 | 31x6½x6 | 31x7x7 | 31x7x7 | 31x7½x7
*Solid material = 70% < 2 mm, 20% 2 – 32 mm, 10% > 32 mm. **Power = A-rating or Electric

オプション（表）
Options | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Spuds | Option | Option | Option | Option | Option | Option | Option
Spud carrier | Option | Option | Option | Option | Option | Option | Option
Dredge control | Option | Option | Option | Option | Option | Option | Option
Cabin AC | Option | Option | Option | Option | Option | Included | Included
Toilet | Option | Option | Option | Option | Option | Included | Included
Kitchen | Option | Option | Option | Option | Option | Included | Included
