Shore to Ship方式LNG移送システム SSL

概要
Straatman SafeCom Ship-to-Shore Link（SSL）は、LNG、石油、化学品の荷役作業における安全性が重要な通信および緊急停止（ESD）ソリューションです。船舶側または陸側のSISによってトリガーされた場合に、船と岸のシステムを同時に停止させる機能を提供し、荷役運用のための標準化された追跡可能な制御インターフェースを実現します。

主な利点

• 容易な操作：直感的なHMIと統合された管制室インターフェース
• 規格準拠：ISO 28460、ISO 20519、SIGTTO、OCIMF、SGMFに対応する設計
• 高可用性：冗長モジュールとバックアップシステムによる継続稼働
• モジュール設計：プロジェクト要件や産業用リンク種別に応じて構成可能

製品オプション
LNGターミナル向け、OCIMF準拠設備、レトロフィット/アップグレードパッケージ、予備部品キットなどの専用構成を提供可能。Straatmanは複数のキャビネットサイズを供給し、稼働率向上を目的としたスタンバイ/可用性サービスも提供します。

SafeCom SSLで期待できること

• 集中制御と明確な監視：すべての安全クリティカルな船岸機能を単一のオペレータ画面で管理
• 安全で追跡可能な操作：リリースや停止の制御実行とログ記録
• 産業等級の信頼性：PLCおよびSCADAベースのアーキテクチャで過酷な海洋/ターミナル環境に適合
• シームレスな統合：ターミナル制御、係船荷重監視（Mooring Load Monitoring）等とのインターフェース
• 長期的な保守性：標準化されたHW/SWによりグローバルなサポートと部品供給を確保

SSL互換性
SafeCom SSLは業界標準に準拠して構築され、以下のリンク種別をサポートします：

• 6ピン Furukawa 光ファイバリンク
• 37ピン Pyle 電気リンク
• 4ピン Pyle アース接続
• 6ピン Miyaki 電気リンク
• 5ピン SIGTTO 電気リンク（供給側および受信側モード）
• 2ピン ADN リンク
• 空圧（Pneumatic）リンク
• ITT Cannon リンク

プロジェクト構成

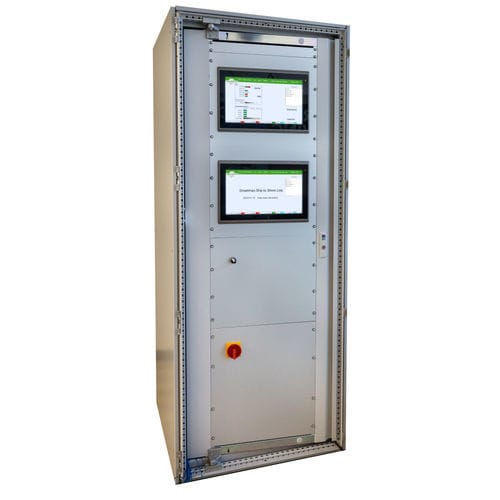

標準的なStraatman SSLキャビネットは、1つの筐体に船側と岸側の2つの独立システムを統合し、冗長性と個別のHMIモジュールを備えます。主要構成要素：

• 船側専用HMIモジュール
• 岸側専用HMIモジュール
• 両モジュール向けのバックアップ／冗長システム

追加可能な構成部品
プロジェクトの要件に応じて提供可能なオプション：

• コネクタボックス
• ハンドキャリー用ケーブルリール
• 固定保管用リール
• 試験・始動用機器
• PABXおよびホットライン電話

SafeComを選ぶ理由

• 冗長性を組み込んだ二重の安全設計で高可用性を実現
• 信頼性の高いESD性能を支える実績ある技術
• クリティカルな状況下でも扱いやすいユーザー重視のHMI
• グローバルサポート、データロギング、保守オプション
• 国際海事・ターミナル規格に準拠した広範な互換性

技術仕様

• GNL、石油、化学品の移送作業向けに設計された安全クリティカルなESD機能
• 準拠規格：ISO 28460、ISO 20519、SIGTTO、OCIMF、SGMF
• 対応リンク種別：Furukawa 6ピン（光）、Pyle 37ピン（電気）、Pyle 4ピン（アース）、Miyaki 6ピン（電気）、SIGTTO 5ピン（供給/受信）、ADN 2ピン、空圧、ITT Cannon
• キャビネットは船側・岸側の2独立SSLシステムを冗長構成で統合
• PLC/SCADAベースの産業向けアーキテクチャ
• Mooring Load Monitoringやターミナルシステムとのオプション統合
• モジュラーでカスタマイズ可能：コネクタボックス、リール、試験機器、PABX/ホットライン電話を用意
