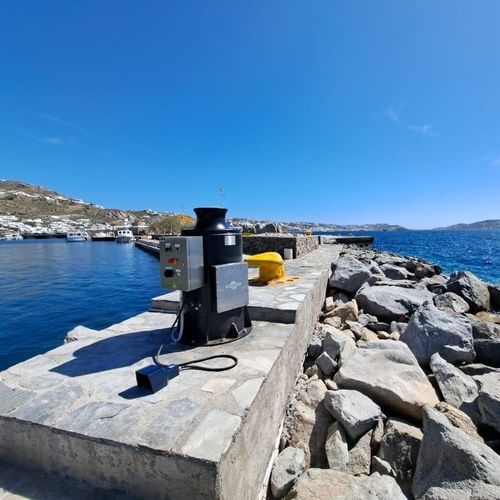

港湾用キャプスタン

マリンターミナル用危険な場所用海上プラットホーム

概要
係留作業における安全性、効率性、耐久性を目的に特注されたキャプスタン。クイックリリース・ムーリングフック（Quick Release Mooring Hook）ユニットに統合して供給することも、独立した垂直型キャプスタンとして供給することも可能で、標準レンジは電動機で駆動され、船舶や桟橋の要件に合わせて構成できます。

キャプスタンの概要
係留用キャプスタンは、船舶が係留点に接近する際に係留索を制御するための固定デッキ装置です。船から係留点への係留索を制御された張力で誘導します。Straatmanはクイックリリース・フックと統合したキャプスタンや、ボラードや基礎的なクイックリリースフックと組み合わせて使用できる独立垂直型キャプスタンを供給します。自社生産と高精度加工により、サイズ、出力、材料、追加機能など多様なカスタム仕様に対応した製作が可能です。

技術仕様（標準範囲）

• 定格引張力: 10–30 kN
• ライン速度: 10–30 m/s
• ブレーキ: 機械式（バックストップ）
• 制御: スイッチボックスおよびフットスイッチ付属
• 防食処理: DIN EN ISO 12944、カテゴリ C5-M

オプション

• 特注設計
• 回転方向2方向
• 電気式ブレーキ
• 危険場所向けにATEX / IECEx / CSA / Class 1 Div 2 認証オプション
• 独立型ソーラーシステムによる駆動

ソーラー駆動キャプスタン
従来のケーブル給電が実用的でない場合や許可されない場合、独立型ソーラーシステムでキャプスタンを駆動し、固定配線なしで信頼できる電力供給を行えます。LNGや石油・ガスのターミナルなど危険環境向けには、ATEX/IECEx 準拠の防爆ソーラー機器を用意し、安全性と運用基準に適合させることが可能です。

Straatman 特注キャプスタンの利点

• 自社生産により工場とチームへ直接アクセス可能
• 経験豊富なエンジニアが顧客要件を設計へ変換
• 生産プロセスにおける透明なコミュニケーションと顧客参加
• ロープ、ケーブル、チェーン保護に配慮した設計ノウハウ
• 速度やタイミングを設定可能な調整設計

仕様 / 技術データ

• 定格引張力: 10–30 kN
• ライン速度: 10–30 m/s
• ヘッド径: Ø275 mm
• ブレーキ種別: 機械式（バックストップ）；電気ブレーキはオプション
• 制御: スイッチボックスおよびフットスイッチ付属
• 防食処理: DIN EN ISO 12944、カテゴリ C5-M
• カスタマイズ: サイズ、出力、材料、追加機能
• 危険場所向け認証/オプション: ATEX / IECEx / CSA / Class 1 Div 2
• 電源オプション: 通常は電源モーター（標準）または独立型ソーラーシステム
