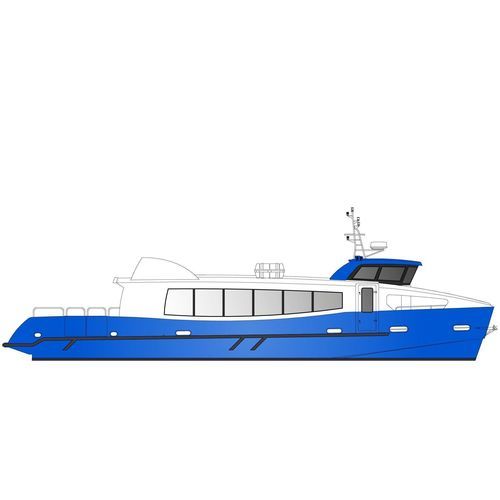

客船業務用ボート 19 m - 48 pax / 3.5 tons

ディーゼルアルミニウムビューローベリタス

製品概要
ODC Marine製のアルミニウム製半プランニング単胴船、全長（LOA）19.20 m。フランスの規則に適合する旅客・貨物複合運航向けに設計されています。定員は48名（第3カテゴリー）および貨物容量3.5 t、操縦士と乗組員3名を想定。デッキ配置は乗客の動線と座席の使い勝手を重視しています。電動化（100%電動／並列ハイブリッド）や保守性向上オプションを提供します。

船種
旅客・貨物輸送用の半プランニング単胴船。

主要ポイント

• 材質: マリーンアルミニウム。
• フランスの旅客/貨物モノハル規定に準拠した設計と認証。図面・建造監査はBureau Veritas。
• 乗客動線と着席快適性を重視した合理的なデッキ配置。
• オプション: 100%電動、並列ハイブリッド、防音、エンジン上の作業用ハッチ（アクチュエータ式）、前部作業台、固定ビルジポンプ等。

仕様（概要）

• 造船所: ODC Marine
• 海洋設計: Mer et Design
• 材質: マリーンアルミニウム

承認

• フランスの旅客・貨物モノハル規定（区分223b/222）に適合
• 図面承認および建造監査: Bureau Veritas
• 造船所の海事監督官による訪問を含む

主要諸元

• 運用想定: 2 000 h/年
• 全長 LOA: 19.20 m、船体長: 18.00 m、水線長: 16.90 m
• 全幅: 4.70 m、型深さ: 1.90 m、満載喫水: 1.25 m
• 乗客定員: 48（第3カテゴリー）；貨物容量: 3.5 t
• 標準推進: 2 × Cummins QSL9 - 450 hp；燃料: 2 × 1 000 L；淡水: 130 L；汚水: 150 L

配置と快適装備

• 騒音・振動低減システム
• 操舵室・客室のアルミハニカム天井パネル
• 操舵室・客室のガラス・窓
• オーディオシステム、防火アルミ客席、標準操縦席
• 車椅子対応トイレ1箇所、LED照明

表面処理

• 上部構造: 低環境負荷水性塗料＋エポキシパテ仕上げ
• 船底: 船底塗料（アンチフュリング）

推進系

• エンジン: 2 × Cummins QSL9 - 450 hp
• ギアボックス: 2 × ZF 325-A；軸・4翼プロペラ Sクラス
• 機関換気: 吸気 2 × 4 000 m³/h、排気 2 × 2 400 m³/h
• エンジン上ハッチはジャッキで開閉

舵系

• LSポンプとラム
• 舵角センサーと表示器
• 油圧バイパスおよび手動非常舵

貨物

• 後部貨物エリア: 16.5 m²、2.5 t
• 前部貨物: 2区画、合計 1 t
• 後部係留ポイント装備

電源

• バッテリーパック: エンジン始動、ウィンドラス、サービス、セーフティ、無線（仕様は明記）
• 充電器: 2 × 24 V, 30 Ah

航海機器

• Simrad NSS9 evo3 GPS + アンテナ、Simrad Halo 20 レーダー
• 2 × Simrad RS20S VHF、1 × GMDSS 携帯VHF
• Ocean Signal SART、EPIRB Tag、Lalizas 磁気コンパス

係留・投錨

• 電動ウィンドラス 2.3 kW
• Rocna アンカー

消火設備

• Marinelec 火災検知、機関室ロックウール断熱、Novec 消火システム
• エンジン駆動の消火ポンプ + ホース、バックアップのディーゼルポンプ、MED承認の消火装備

ビルジシステム

• Marinelec 水検知システム；エンジン駆動ビルジポンプと配管網；バックアップディーゼルポンプ接続

避難設備

• 承認済み救命装備：浮き輪、救命いかだ、救命胴衣（点滅灯付）等
• 操舵室から作動する救命いかだ遠隔解放装置

航行灯

• Marinelec の航行灯監視システム；法定航行灯装備

貨物関連オプション

• Onan 発電機 220 V, 11 kW
• アルミコンテナ 1 m³、Xiling 1.5 t 電動パレットトラック

推進関連オプション
並列ハイブリッド（標準/長距離）および100%電動の選択肢あり。主要仕様:

• 並列ハイブリッド 標準: 2 × Cummins QSL9 - 450 hp + 2 × 80 kW 電動機、66 kWh LiFePO4 バッテリー
• 並列ハイブリッド 長距離: 132 kWh バッテリー
• 100% 電動: 2 × 80 kW、2 × 221 kWh LiFePO4 バッテリー、6 kn巡航で約9時間の航続
• ディーゼルアップグレード: 2 × Volvo D13 - 500 hp + ZF 400 A 等

装備関連オプション

• Seakeeper 9；操舵室・主デッキ用空調；Flexiteek 2G デッキ
• 客室と操舵室用電気ヒーター；10 kW バウスラスター；LS 電気油圧ポンプ
• 400 VDC→220 VAC 5 kW コンバーター；1.4 kW ソーラーパネル；8台カメラシステム；32インチ×3モニター

接続性（Vessel Monitoring）オプション

• ビルジ、航行灯、バッテリーパック、タンク、ディーゼル機関、GPS、リチウムパック、電動機の監視
• 電気回路と船体間の絶縁監視、垂直加速度構造監視、Wi‑Fi 接続

技術仕様

• 造船所: ODC Marine；海洋設計: Mer et Design
• LOA: 19.20 m；幅: 4.70 m；満載喫水: 1.25 m
• 乗客: 48（第3カテゴリー）；貨物: 3.5 t
• 標準推進: 2 × Cummins QSL9 - 450 hp；燃料: 2 × 1 000 L
• ハイブリッド/電動オプションは上記の通り利用可能
