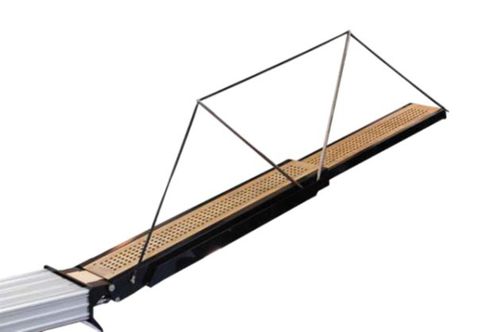

ヨットギャングウェイ Swim 270

伸縮式格納式油圧式

概要
Swim 270 および Swim 350 は、中型および大型ヨットへの取り付けを想定した格納式渡り板です。これらのモデルは、Compass Marine によるカスタム設計・製造のアプローチを示します。

動作と寸法
Swim 渡り板は2つの伸縮セクションで構成されています。

• 全長（完全伸長時）：270 cm または 350 cm
• 最大幅：50 cm
• 先端最小幅：45 cm
• 垂直可動範囲：±10°

駆動方式は電動油圧式で、プログラム可能な PLC により制御されます。標準動作は固定制御パネルまたはリモコンで行います。リミットスイッチを統合し、安全な格納と展開を確保します。

構造と材料
荷重支持構造は全て AISI 316 ステンレス鋼で製作されており、歩行面はチーク格子（要望により別素材も選択可能）です。ピン、ネジ、ピストン等の主要な機械部品も AISI 316 で内部製作されています。折りたたみ式手すりは格納時に自動で引き込みます。設計耐荷重は完全伸長時で最大 150 kg です。

カスタマイズオプション
Swim 渡り板はプロジェクト要件に合わせて以下の点をカスタマイズできます：

• 長さ・幅のカスタム設計
• 手すりのオプション
• 仕上げの選択
• 歩行面素材の選択
• 通路沿いの統合 LED 照明
• カスタム刻印、ロゴ、装飾パターン

技術仕様

• モデルシリーズ：Swim シリーズ
• 対応全長（公称）：270 cm、350 cm（完全伸長時）
• 最大幅：50 cm
• 先端最小幅：45 cm
• 垂直可動範囲：±10°
• 伸縮セクション数：2
• 駆動方式：電動油圧式
• 制御ユニット：プログラム可能な PLC、ソフトウェアはカスタマイズ可
• 制御インターフェース：固定制御パネル（標準）およびリモコン（標準）
• 安全装置：リミットスイッチ内蔵
• 荷重支持構造材料：AISI 316 ステンレス鋼
• 歩行面：チーク格子（カスタマイズ可）
• 主要機械部品（ピン、ネジ、ピストン）：AISI 316
• 折りたたみ手すり：格納時に自動で引き込む
• 設計耐荷重：完全伸長時で最大 150 kg
• カスタマイズ：長さ/幅、手すりオプション、仕上げ、歩行面素材、統合 LED 照明、刻印/ロゴ/装飾パターン
