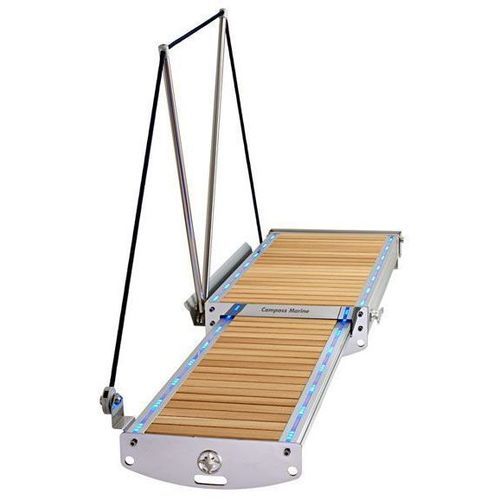

船舶用ギャングウェイ Flight

ヨット用伸縮式油圧式

製品概要
Flight 100-120-150 は、中型・小型艇向けに設計された2区画スライド式油圧ギャングウェイです。コストを抑えつつ性能と安定性を確保することを目的としています。Flight ギャングウェイはエンジン付きテンダーを支持し、係留時の乗降を容易にするための接近を可能にします。オプションの二腕手すりはスライド面の動きに合わせて自動で開閉し、パッセレイ側面の収納ボックスに格納されます。

構造の特徴
支持構造はアルマイト処理アルミニウムと AISI 316 ステンレス鋼で構成されています。甲板は滑り止め加工を施したチーク材のすのこ式です。重要な機械部は工場製の AISI 316 ステンレス鋼のピンおよびネジで固定されています。手すりのロープストッパーは交換や張り直しが容易なアルミ製です。ピストンは全て AISI 316 ステンレス鋼製で、配管の継手もステンレス製です。Flight ギャングウェイは個別部品の整備や交換を容易にするため、ねじで全解体可能です。

油圧ユニット
油圧ユニットは、駆動コイル付き500 W モーター、安全弁と圧力調整、昇降速度を調整するためのオイル流量バルブ、及び4つの電磁弁を備えています。

電気制御ユニット
船底室に取り付ける電気制御ユニットは IP77 保護のボックスに収納され、駆動用電気部品とキットに含まれる4チャンネル無線受信機を内蔵しています。配線は電気接続を簡素化するために予め接続されています。無線送信機と、ジョイスティックまたはステンレス製ボタンを選べる操作パネルが標準で付属します。

技術仕様（要約）
Flight ギャングウェイは大きな荷重を支えるように作られており、最大伸長時で250 Kg の保証があります。ピストンを含む総重量は60 kgです。スライドテーブルのストロークは最大 800 mm です。昇降ストロークは艫側取付時に設置条件に合わせて調整可能です。利用可能なサイズは Flight 100、Flight 120、Flight 150。全モデルは前面パネルを除き白色仕様も対応可能で、前面は常に鏡面ステンレス製です。

カスタマイズ

• 長さ・幅の寸法
• 右手側/左手側、または両側の手すりの選択
• 仕上げ
• 甲板材
• 通路沿いの照明
• 要望に応じた文字や図柄

仕上げ

• アルミニウム
• 白
• 黒

技術的特徴 / 仕様

• モデル: Flight 100、Flight 120、Flight 150
• タイプ: 2区画スライド式油圧ギャングウェイ
• 最大保証荷重（最大伸長時）: 250 Kg
• 総重量（ピストン含む）: 60 kg
• スライドテーブルストローク: 最大 800 mm
• 昇降ストローク: 艫取付時に調整可能
• 構造材: アルマイト処理アルミニウムおよび AISI 316 ステンレス鋼
• 甲板: チーク材の滑り止めすのこ
• ピン、ネジ、ピストン: AISI 316 ステンレス鋼
• 手すりロープストッパー: アルミニウム
• 油圧ユニット: 500 W モーター、駆動コイル、安全弁、圧力調整、オイル流量弁、4電磁弁
• 電気制御ユニット: IP77 保護ボックス、4チャンネル無線受信機、無線送信機および操作パネル（ジョイスティックまたはステンレス製ボタン）
• 手すり: 自動で開閉し通路側に格納される二腕手すり（オプション）
• 分解性: ねじ止めで完全に分解可能、整備および部品交換が容易
