ボート用ギャングウェイ Jump 240

ヨット用伸縮式油圧式

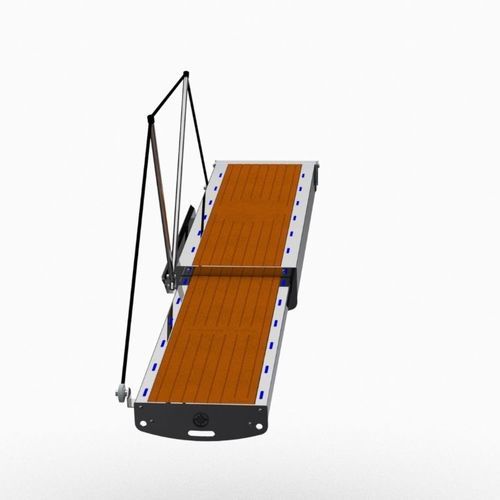

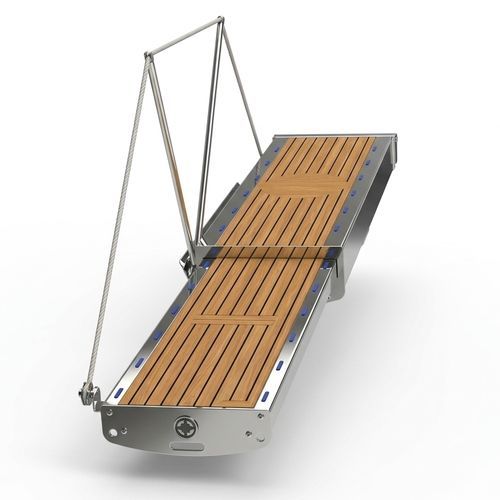

概要 Jump 240 は、中〜小型艇向けに設計された2セクターの油圧スライディング式ランディングブリッジです。エンジン付きのテンダーを支持でき、乗降・係留時の取り扱いを容易にするドックアプローチ機能を備えています。オプションの二腕手すりはスライド面と連動して自動で開閉し、専用の側面収納に格納されます。

構造の特徴 支持構造はAISI 316ステンレス製です。プラットフォームはEASY TEAK複合材（Compass Marine製）で、要望に応じてカスタマイズ可能です。重要な機械部は社内製のAISI 316製ピンおよびボルトで固定されています。手すりロープの止め具はアルミ製で、交換や再張りが容易です。ピストンおよび配管継手はすべてAISI 316ステンレス製です。サービスや部品交換を容易にするため、ガングウェイはねじで完全に取り外し可能で、部品は個別に供給されます。

油圧ユニット 油圧動力ユニットは、駆動コイル付き500Wモーター、安全弁と圧力調整、揚程速度調整用の油流量コック、4個のソレノイドバルブを含みます。

電気制御ユニット 電気制御ユニットはビルジに固定する設計で、IP77保護のボックスに収められています。完全な電気駆動部とキットに含まれる4チャンネル無線受信機を内蔵しています。制御ユニットへの配線は電気接続を簡素化するために予め接続されています。無線送信機と、ジョイスティックまたはステンレスボタンの選択が可能な操作キーボードが標準で供給されます。

技術仕様

• 型式: Jump 240
• 構造: AISI 316ステンレス
• プラットフォーム: EASY TEAK複合材（カスタマイズ可）
• 油圧モーター: 500 Watt
• 油圧制御: 安全弁、圧力調整、流量コック、4個のソレノイドバルブ
• 電気制御ユニット: IP77保護ボックス、4チャンネル無線受信機と予配線済み接続を含む
• 制御: 無線送信機と操作キーボード（ジョイスティックまたはステンレスボタン）
• 最大保証荷重（完全伸長時）: 300 Kg
• 製品総重量（ピストン含む）: 90 Kg
• スライドテーブル作動量: 最大 980 mm
• ピストンおよび重要締結部: AISI 316ステンレス
• 手すり: 二腕の自動開閉および格納（オプション）

カスタマイズ

• 長さおよび幅の寸法
• 手すりの有無 右／左／両方
• 仕上げ
• デッキ材質
• 通路に沿った照明
• 表示やカスタム図面の作成（要望に応じて）
