港湾ギャングウェイ Skywalk 850

マリーナ用ヨット用ドック

製品概要
Skywalk 850 は、係留桟橋や浮き桟橋を接続する港湾／マリーナ用の大型ガングウェイ（通路）として設計されています。固定部を改造して大型ヨットに搭載し、専用ガレージ内に収納できる構成とすることが可能です。

動作と寸法
Skywalk 850 は5つのセクターで構成されています：伸縮する抽出セクターが3つ、抽出セクターを収容する回転セクター（上方+90°/下方-20°）、および固定支持1つ。最大伸長時の全長：850 cm。最大幅：90 cm。先端の最小幅：60 cm。先端の超音波センサーが操舵時の衝突を回避します。位置検出はリミットスイッチで監視され、電動油圧駆動はプログラム可能な電子マイクロプロセッサで制御されます。制御ソフトはプロジェクト要件に応じて変更可能です。操作はジョイスティック付コントロールパネルおよび付属の無線リモコンで行います。

構造
支持構造は内部の鋼製要素を外部のアルミニウム要素に機械的に結合する方式で、重量と強度のバランスを確保しつつ技術的・意匠的要件に対応します。可動セクターの前面は海洋用途の耐食性を考慮したAISI 316ステンレス製です。

歩行面

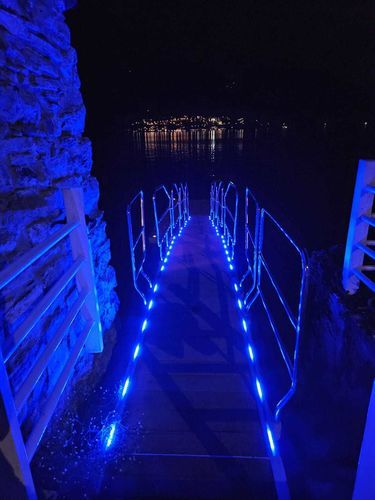

歩行面はハニカム複合素材のスラットを用いており、耐候性、軽量、低メンテナンスを確保します。スラットは処理済みアルミ合金製プラットフォームに取り付けられており、点検や修理時に内部機構へアクセスできるよう区画ごとに取り外し可能です。通路は左右に青色LEDで照明されます。両側に自動閉鎖機構付きのステンレス手すりを装備しています。ヨット用途には、ポスト、ロッド、上部手すりを備える折畳式手すりの代替構成も用意されており、収納時の容積を低減します。

追加機能

• 先端の超音波式衝突回避センサー
• 位置制御用リミットスイッチ
• プログラム可能な電子マイクロプロセッサで管理される電動油圧駆動
• ジョイスティック付コントロールパネルおよび付属無線リモコンによる制御
• 左右の青色LED側面照明
• メンテナンスアクセスのためのアルミ合金平台の区画ごとの取り外し機能

技術仕様

• 型式：Skywalk 850
• 全長 最大（完全伸長時）：850 cm
• 最大幅：90 cm
• 先端最小幅：60 cm
• セクター数：5（伸縮式抽出セクター3、収容・回転セクター1（+90° / -20°）、固定支持1）
• 先端センサー：超音波衝突回避センサー
• センサー：リミットスイッチ
• 駆動：プログラム可能な電子マイクロプロセッサで制御される電動油圧駆動
• 操作：ジョイスティック付コントロールパネルおよび付属無線リモコン
• 内部構造：内部鋼製要素を外部アルミ製要素に機械的に結合
• 可動セクター前面：AISI 316 ステンレス鋼
• 歩行面：ハニカム複合スラットを処理済みアルミ合金プラットフォームに設置（区画ごとに取り外し可能）
• 照明：両側の青色LED照明
• 手すり：自動閉鎖機構付きステンレス手すり；ヨット向け折畳式手すり（ポスト、ロッド、上部手すり）の代替構成あり
