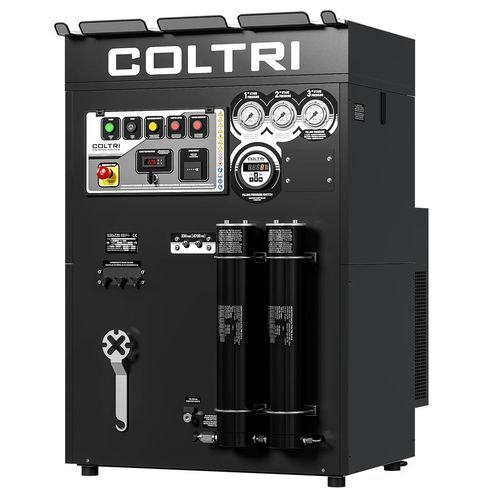

Compressor para mergulho Super Silent TPS

de ar respirávelde pistãode engrenagem

Visão geral
O Super Silent TPS é um compressor de alta pressão da linha Prime com cabine silenciada, concebido para produção de ar respirável com tratamento fiável e manutenção simplificada. Integra uma unidade de bombeamento de 3 estágios e o sistema de purificação Hyperfilter para fornecimento de ar respirável quando são usadas cartuchos originais.

Unidade de bombagem

• Unidade de bombagem de alta pressão em 3 estágios
• Construção monobloco em alumínio
• Lubrificação forçada com bomba de engrenagens de baixa pressão
• Filtro de aspiração: 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador intermédio de condensados após o segundo estágio
• Separadores de condensado finais de alta pressão, de dupla ação
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio fundido com revestimento nicasil
• Biés forjadas em alumínio
• Virabrequim em aço forjado
• Válvulas do 2.º e 3.º estágio em aço inoxidável
• Rolamentos de rolos pesados
• 3.º estágio em aço endurecido com 5 segmentos em ferro fundido especial
• Patins de impulso no 2.º e 3.º estágio para eliminar forças laterais nos pistões
• Sistema de filtragem Hyperfilter

Motor elétrico
Motor elétrico monofásico ou trifásico disponível neste modelo na gama 5,5–7,5 kW; o motor transmite o movimento para a unidade de bombagem por correia, com placa porta-motor basculante para manter a tensão constante da correia.

Sistema de purificação Hyperfilter
O Hyperfilter é um sistema de purificação de alta capacidade com duas cartuchas em série: a primeira com peneira molecular para remoção de humidade, a segunda com peneira molecular e carvão ativado para remoção de vapores de óleo e contaminantes. O separador interstágio maximiza a extração de humidade. Capacidade de filtragem (ar de entrada a 20°C e 200 bar): 3.050 m³.

Quadro elétrico

• Interruptor ON/OFF com proteção do motor
• Pressóstato eletromecânico que desliga o compressor à pressão final
• Drenagem de todos os separadores entre estágios e do separador final durante a operação
• Temporizador para dispositivo de drenagem automática de condensado
• Arranque a vazio integrado (descarga automática em cada paragem)
• Reservatório de recolha de condensado: 5 L (aprox. 3 L utilizáveis) com silenciador
• Manômetros interestágios para visualização das pressões de operação

Estrutura
Chassis de cabine silenciado concebido para facilitar a manutenção. Placa porta-motor basculante que garante tensão constante da correia. Indicador e dreno de óleo externos; consola de controlo com manómetros interestágios; indicador de temperatura interna; alarmes de presença/ordem de fases incorreta e falta de óleo; comandos de arranque/paragem e dreno manual de condensado. Estrutura em aço com revestimento em pó resistente a riscos (Black RAL 9005).

Equipamento de série

• 2 ligações de garrafa selecionáveis: DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 mangueiras de enchimento de 1,2 m
• Válvula de retenção de pressão
• Manômetros de controlo interestágios
• Sistema Hyperfilter duplo certificado PED
• Desligamento automático por temperatura interior da cabine
• Dreno automático de condensado
• Controlo automático do sentido de rotação
• Pressóstato eletrónico com desligamento automático
• Controlo de nível de óleo com desligamento automático
• Bomba de óleo com filtro e manómetro
• Dreno automático de condensado com sistema de transporte para um reservatório
• Cor do chassis: Black RAL 9005

Acessórios compatíveis / opcionais (exemplos)

• C-monitor
• Painel remoto de carga pressão única
• Painel remoto de carga dupla pressão
• Painéis remotos de enchimento com torneiras de alavanca
• CO SafeGuard – Analisador de Monóxido de Carbono
• ColTrimix
• Sistema Presec
• Sistema de Análise Multigás (CO + CO2 + H2O)
• Chiller Tornado

Especificações técnicas

• Compressão: unidade de bombagem alta pressão 3 estágios (monobloco alumínio)
• Faixa de potência do motor disponível: 5,5 – 7,5 kW
• Filtro de aspiração: 10 µm
• Tubagem e conexões: aço inoxidável AISI 316
• Capacidade Hyperfilter (20°C, 200 bar): 3.050 m³
• Reservatório de condensado: 5 L (aprox. 3 L utilizáveis)
• Acabamento do chassis: aço com pintura em pó, Black RAL 9005
• Válvulas de segurança após cada estágio; manômetros interestágios
• Sistema automático de drenagem de condensado e transporte para reservatório
• Conexões de garrafa disponíveis: DIN 232 / DIN 300 / INT-YOKE 232 bar
