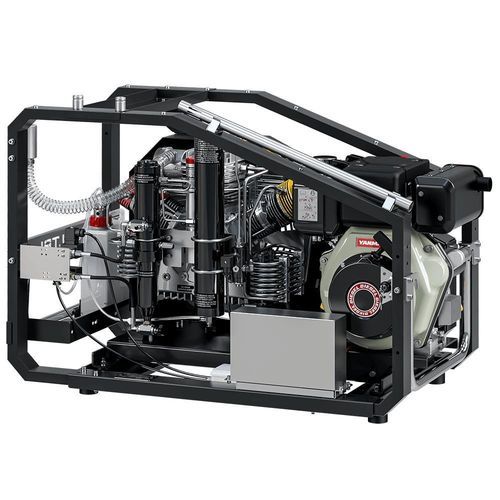

Compressor para mergulho Ergo Diesel

de ar respirávelde pistãosubmerso

Visão geral Ergo Diesel faz parte da Efficient Line da Coltri: compressor portátil movido a diesel de alta pressão, projetado para produzir ar respirável para mergulho, aplicações industriais e de emergência. Combina uma unidade de bombeamento de 3 estágios em monobloco de alumínio com o sistema de purificação Maxifilter e um chassis aberto de fácil manutenção.

Características principais

• Unidade de bombeamento de alta pressão 3 estágios, monobloco em alumínio
• Lubrificação por nebulização com eixo imerso em óleo
• Filtro de sucção: 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador de condensado intermédio após o segundo estágio e separadores finais de alta pressão
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio de fundição com revestimento Nicasil para elevada dissipação térmica
• Bielas em alumínio forjado e virabrequim em aço forjado
• Válvulas em aço inox para 2.º e 3.º estágios; rolamentos de rolos de alta resistência
• Terceiro estágio em aço endurecido com 5 segmentos de ferro fundido especial e patins de empuxo nos 2.º/3.º estágios
• Sistema de purificação Maxifilter para ar respirável

Motor / Transmissão

• Transmissão acionada por motor diesel por correia até a unidade de bombeamento
• Motor diesel Yanmar 6,8 kW disponível como opção
• Placa porta-motor basculante assegura tensão constante da correia trapezoidal

Sistema de purificação — Maxifilter O Maxifilter utiliza cartuchos combinados de peneira molecular e carvão ativado para remover humidade, vapores de óleo e contaminantes. Com cartuchos originais, suporta conformidade com normas de qualidade do ar respirável (ex. DIN EN 12021). Capacidade do filtro (entrada 20°C @ 200 bar): 890 m³.

Chassis e construção

• Chassis aberto em aço para facilitar manutenção e transporte
• Carcaça protetora termoformada que canaliza ar de arrefecimento sobre os cilindros e tubagens interestágio
• Acabamento: pintura em pó resistente a riscos, Preto RAL 9005

Equipamento de série

• Duas ligações de garrafa (selecionáveis: DRV DIN 232 com manómetro, DRV DIN 300 com manómetro, ou DRV INT/YOKE 232 bar)
• Duas mangueiras de enchimento de 1,2 m incluídas
• Válvula de retenção de pressão
• Sistema de filtragem Maxifilter
• Controlo de nível de óleo com paragem automática
• Cor do chassis: Preto RAL 9005

Especificações técnicas

• Modelo: Ergo Diesel
• Gama: Efficient Line
• Unidade de bombeamento: 3 estágios, monobloco em alumínio
• Filtro de sucção: 10 µm
• Purificação: Maxifilter (peneira molecular + carvão ativado), capacidade 890 m³ (20°C @ 200 bar)
• Motor (opcional): Yanmar diesel 6,8 kW
• Materiais: tubos/conexões/porcas AISI 316; cilindros em alumínio com Nicasil; bielas forjadas; virabrequim em aço forjado; válvulas inox 2.º/3.º estágios
• Rolamentos: rolamentos de rolos heavy-duty
• 3.º estágio: aço endurecido com 5 segmentos em ferro fundido especial
• Segurança: válvulas de segurança após cada estágio; válvula de retenção de pressão
• Equipamento de enchimento: duas ligações selecionáveis; 2 mangueiras 1,2 m incluídas
• Acabamento do chassis: aço pintado a pó RAL 9005 preto
