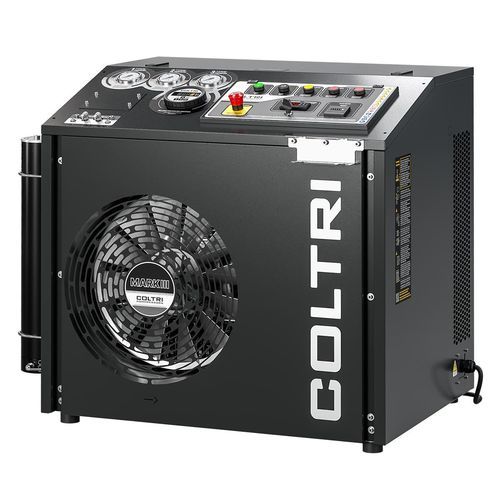

Compressor para mergulho profissional Mark III Silent TPS

de três estágiosde ar respirávelde engrenagem

Visão geral
O Mark III Silent TPS é um compressor de alta pressão da linha Prime destinado à produção de ar respirável. Integra chassi cabinado silenciado, unidade de bombeamento em 3 estágios e sistema de purificação Hyperfilter para tratamento do ar conforme normas e com manutenção facilitada.

Unidade de bombeamento - Principais características

• Monobloco em alumínio
• Lubrificação forçada com bomba de engrenagens de baixa pressão
• Filtro de sucção: 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador intermédio de condensado após o segundo estágio
• Separadores finais de condensado de alta pressão e duplo efeito
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio fundido com revestimento nicasil
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas do 2º e 3º estágio em aço inoxidável
• Rolamentos de rolos heavy-duty
• 3º estágio em aço temperado com 5 segmentos em ferro fundido especial
• Patins de empuxo no 2º e 3º estágio para eliminar forças laterais nos pistões
• Sistema de filtração Hyperfilter

Motor elétrico

• Opções monofásica ou trifásica, potências de 5,5 a 7,5 kW

Sistema de purificação Hyperfilter

• Posicionado depois do último separador do compressor e antes da válvula de manutenção de pressão
• Duas cartuchos em série: 1º cartucho com peneira molecular para remoção de humidade; 2º cartucho com peneira molecular + carvão ativado para remoção de vapores de óleo e contaminantes
• Separador entre 2º e 3º estágios para maximizar a extração de humidade
• Capacidade de filtração (ar de entrada a 20°C e 200 bar): 3.050 m³
• Permite tratamento do ar respirável conforme DIN EN 12021 quando usados cartuchos originais

Armário elétrico

• Interruptor ON/OFF com proteção do motor
• Pressostato eletromecânico que pára o compressor na pressão final
• Drenagem de todos os separadores entre os estágios e do separador final durante a operação
• Temporizador para drenagem automática de condensado
• Partida sem carga integrada (descarga automática sempre que a unidade é desligada)
• Recipiente de recolha de condensado (5 litros) com silenciador; capacidade útil aprox. 3 litros
• Manómetros interestágios para monitorizar a pressão de funcionamento e apoio à diagnóstico

Estrutura

• Chassi cabinado silenciado concebido para facilitar operações de manutenção
• Placa porta-motor basculante que assegura tensão constante da correia
• Nível e drenagem de óleo acessíveis externamente
• Console de comando com manómetros interestágios e indicador de temperatura interna
• Alarmes e proteções: sequência errada de fases, falta de óleo, paragem de funcionamento e drenagem manual de condensado
• Construído em aço com pintura em pó resistente a riscos, cor Preto RAL 9005

Equipamento de série

• 2 ligações para cilindro (escolha: DIN 232, DIN 300 ou INT/YOKE 232 bar)
• 2 mangueiras de enchimento de 1,2 m
• Válvula de retenção de pressão
• Manómetros interestágios
• Sistema Hyperfilter duplo certificado PED
• Desligamento automático por temperatura interna
• Drenagem automática de condensado
• Controlo automático da direção de rotação
• Pressostato eletrónico com desligamento automático
• Controlo do nível de óleo com desligamento automático
• Bomba de óleo com filtro e manómetro
• Drenagem automática de condensado com sistema de transporte para a garrafa recolhedora
• Cor do chassi: Preto RAL 9005

Acessórios compatíveis (exemplos)

• Cartuchos e unidades Hyperfilter (configuração dupla)
• C-monitor
• Painéis de carregamento remotos (pressão única e dupla)
• Painéis de reabastecimento com torneiras de alavanca
• CO SafeGuard – Analisador de monóxido de carbono
• Sistema de análise multigás CO + CO2 + H2O
• Mangueiras de enchimento e adaptadores de ligação

Sistema de purificação - Hyperfilter (resumo)

• Purificação de alta capacidade para produção de ar respirável
• Duas cartuchos em série (peneira molecular para humidade; peneira molecular + carvão ativado para vapores de óleo)
• Concebido para elevados volumes de ar e máxima fiabilidade

Características / especificações técnicas

• Modelo: Mark III Silent TPS
• Linha: Prime Line (silenciada)
• Unidade de bombeamento: 3 estágios, monobloco em alumínio
• Filtro de sucção: 10 µm
• Materiais: tubulação e conexões AISI 316; cilindros com revestimento nicasil; bielas e virabrequim forjados
• Sistema de purificação: Hyperfilter (2 cartuchos)
• Capacidade Hyperfilter: 3.050 m³ (20°C, 200 bar)
• Motor: 5,5–7,5 kW (mono ou trifásico)
• Segurança: válvulas de segurança após cada estágio, pressostatos, controlo de nível de óleo
• Gestão de condensados: separadores intermédios e finais, depósito de recolha 5 L (~3 L útil), drenagem automática
• Ligações de saída: DIN 232 / DIN 300 / INT YOKE (232 bar) selecionáveis
• Cor do chassi: Preto RAL 9005
• Brand: Coltri Compressors
