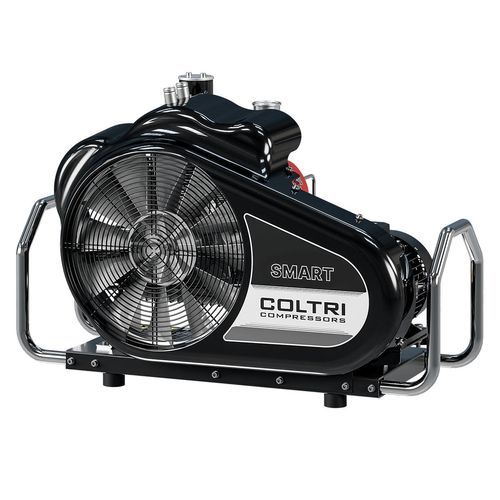

Compressor para mergulho Smart

de ar respirávelde pistãosubmerso

Visão geral
O compressor Coltri Smart (Efficient Line) é uma unidade de alta pressão com chassi silenciado e design compacto, concebida para a produção de ar respirável. Projetado para fiabilidade, facilidade de manutenção e integração modular de acessórios, combina um conjunto de bombagem de 3 estágios com o sistema de purificação Maxifilter para cumprir normas de ar respirável (ex.: DIN EN 12021) quando são usados cartuchos originais.

Unidade de bombagem principal - bomba de alta pressão de 3 estágios

• Monobloco em alumínio
• Lubrificação por nebulização com tangente imersa em óleo
• Filtro de aspiração: 10 µm
• Tubos, acessórios e porcas em aço inoxidável AISI 316
• Separador intermédio de condensados após o segundo estágio
• Separadores finais de condensado de alta pressão
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio fundido com revestimento Nicasil para alta dissipação térmica
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas de 2º e 3º estágio em aço inoxidável
• Rolamentos de rolos de serviço pesado
• Terceiro estágio em aço temperado com 5 segmentos especiais de ferro fundido
• 2º e 3º estágio com patins de impulso para eliminar forças laterais nos pistões
• Sistema de filtragem: Maxifilter

Motor elétrico
Disponível em versões monofásica ou trifásica, potência entre 3–5,5 kW. O motor transmite movimento para a unidade de bombagem através de correia. A seleção do motor adapta-se às exigências de alimentação e operação do local.

Sistema de purificação - Maxifilter
O Maxifilter combina peneira molecular e cartuchos de carvão ativado para remover humidade, vapores de óleo e contaminantes. Posicionado após os separadores do 2º e 3º estágios e antes da válvula de manutenção de pressão, fornece uma barreira essencial contra a humidade. Capacidade do filtro: 890 m³ (ar de entrada a 20°C e 200 bar) com cartuchos originais.

Chassi
Chassi tipo cabine silenciado em aço com revestimento em pó resistente a riscos (Preto RAL 9005). Design compacto com pegas para transporte e acesso à manutenção. Pontos modulares para instalação de opções como C-monitor e painéis de carga remotos.

Os detalhes que importam
Layout compacto que facilita transporte e manutenção; ligações fluidas em aço inox e cilindros de alta dissipação térmica que prolongam os intervalos de serviço; compatibilidade modular de acessórios para configurações específicas do local.

Equipamento padrão

• 2 ligações de garrafa (à escolha: DIN 232, DIN 300 ou INT/YOKE 232 bar)
• 2 mangueiras de enchimento de 1,2 m
• Válvula de manutenção de pressão
• Sistema de filtragem Maxifilter (com cartuchos originais)
• Pegas de transporte
• Cor do chassi: Preto RAL 9005

Acessórios compatíveis (seleção)

• C-monitor
• Painel de carga remoto pressão única
• Painel de carga remoto dupla pressão
• ColTrimix
• Ligações de garrafa DRV DIN 232 / DRV DIN 300 / DRV INT/YOKE 232 bar
• Adaptador de ligação de garrafa DIN ↔ INT/YOKE
• Mangueiras de enchimento: 1,5 m, 2 m, 3 m (7/16")

Características / especificações técnicas

• Denominação: Smart
• Gama / Linha: Efficient Line (compressores para ar respirável)
• Unidade de bombagem: 3 estágios, monobloco em alumínio
• Materiais: tubos/acessórios/porcas AISI 316; cilindros em alumínio fundido com revestimento Nicasil; bielas em alumínio forjado; virabrequim em aço forjado; válvulas 2º/3º em aço inox
• Lubrificação: nebulização com tangente imersa
• Filtração: filtro de aspiração 10 µm; sistema Maxifilter (peneira molecular + carvão ativado)
• Capacidade Maxifilter: 890 m³ (ar de entrada 20°C, 200 bar)
• Rolamentos: rolos heavy‑duty; 3º estágio em aço temperado com 5 segmentos em ferro fundido especial
• Segurança: válvulas de segurança após cada estágio; separadores de condensado intermédios e finais
• Opções de motor: monofásico ou trifásico, 3–5,5 kW
• Conexões padrão: DIN 232 / DIN 300 / INT YOKE 232 bar
• Acessórios incluídos: duas mangueiras 1,2 m, válvula de manutenção de pressão, pegas
• Chassi: cabine silenciada em aço, revestimento em pó Preto RAL 9005
