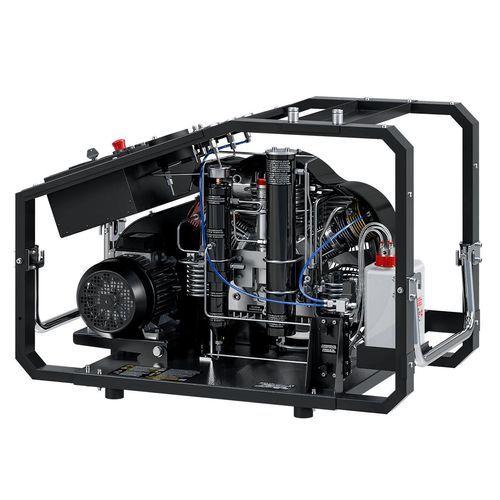

Compressor para mergulho Ergo

de ar respirávelde pistãoalternativo

Visão geral
O Coltri Ergo é um compressor de ar respirável de 3 estágios da Efficient Line, projetado para uso móvel e industrial. Combina um quadro compacto e de fácil manutenção com um sistema de purificação dedicado (Maxifilter) para produzir ar respirável quando equipado com cartuchos originais.

Unidade de bombagem de alta pressão 3 estágios

• Monobloco em alumínio
• Lubrificação por nebulização com pino de acionamento imerso no óleo
• Filtro de sucção: 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador intermédio de condensado após o 2.º estágio
• Separadores finais de condensado para alta pressão
• Válvulas de segurança após cada estágio
• Cilindros em alumínio de fundição com revestimento Nicasil
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas em aço inox para 2.º e 3.º estágios
• Rolamentos de rolos de serviço pesado
• 3.º estágio em aço endurecido com 5 segmentos de ferro fundido especial
• Patins de apoio nos 2.º e 3.º estágios para eliminar forças laterais
• Sistema de filtragem: Maxifilter

Motor elétrico
O motor transmite o movimento à unidade de bombagem através de correia. Disponível em versão monofásica ou trifásica, potências de 4–5,5 kW.

Sistema de purificação — Maxifilter
O Maxifilter utiliza cartuchos combinados de peneira molecular e carvão ativado para remover humidade, vapores de óleo e contaminantes. Instalado após os separadores do 2.º e 3.º estágios e antes da válvula de manutenção de pressão, a capacidade declarada é de 890 m³ (ar de admissão 20°C a 200 bar) com cartuchos originais, permitindo tratamento conforme a DIN EN 12021.

Quadro elétrico

• Interruptor ON/OFF com proteção do motor
• Pressostato eletromecânico que para o compressor à pressão final
• Drenagem dos separadores entre estágios e do separador final durante a operação
• Temporizador para dispositivo de drenagem automática de condensado
• Arranque em vazio integrado (descarga automática ao desligar)
• Reservatório recolha condensado: 5 L (aprox. 3 L utilizáveis) com silenciador
• Manômetros interstágios para indicação da pressão de cada estágio

Estrutura e comandos
Estrutura aberta em aço (verniz pó Preto RAL 9005) para facilitar manutenção e transporte. Placa do motor basculante mantém a tensão da correia. Carcaça termoformada canaliza o ar de arrefecimento sobre os cilindros e tubagens interstágio. Consola de controlo com manómetros interstágio, indicador de temperatura interna, alarmes de sequência de fases e presença, alarme de nível de óleo, comandos de arranque/paragem e drenagem manual de condensado.

Equipamento de série

• 2 ligações de garrafa à escolha: DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 mangueiras de enchimento de 1,2 m
• Válvula de manutenção de pressão
• Manômetros de controlo interstágio
• Sistema Maxifilter
• Sensor de temperatura interior com paragem automática
• Controlo automático da direção de rotação
• Pressostato com paragem automática
• Controlo do nível de óleo com paragem automática
• Drenagem automática de condensado com transporte para o recipiente coletor
• Cor da estrutura: Preto RAL 9005

Acessórios compatíveis (exemplos)

• C-monitor
• Painel remoto de carga de pressão simples
• Painel remoto de carga de pressão dupla
• ColTrimix
• Conexão de garrafa DRV DIN 232 bar
• Conexão de garrafa DRV DIN 300 bar
• Conexão de garrafa DRV INT/YOKE 232 bar
• Adaptador de conexão DIN 232 bar INT YOKE
• Mangueiras de enchimento (1,5 m, 2 m, 3 m)

Aplicações e benefícios
Projetado para a produção de ar respirável para mergulho, aplicações industriais e serviços de emergência quando usado com cartuchos de filtragem originais adequados. O layout compacto e de fácil manutenção facilita operações de serviço e transporte; os manômetros interstágio e as proteções integradas auxiliam no controle e na segurança do operador.

Especificações técnicas

• Família de produto: Efficient Line compressor de ar respirável
• Modelo: Ergo
• Tipo: compressor alta pressão 3 estágios
• Filtração de sucção: 10 µm
• Filtragem: Maxifilter (peneira molecular + carvão ativado), capacidade 890 m³ (20°C @ 200 bar) com cartuchos originais
• Motor: monofásico ou trifásico, 4–5,5 kW
• Materiais do grupo de bombagem: cilindros em alumínio de fundição com revestimento Nicasil, bielas em alumínio forjado, virabrequim aço forjado
• Conexões padrão: DIN 232 / DIN 300 / INT YOKE 232 bar
• Reservatório de condensado: 5 L (útil ~3 L)
• Acabamento estrutura: aço pintado pó Preto RAL 9005
