汚染防止堰用巻き取り機 BL/45

簡易説明

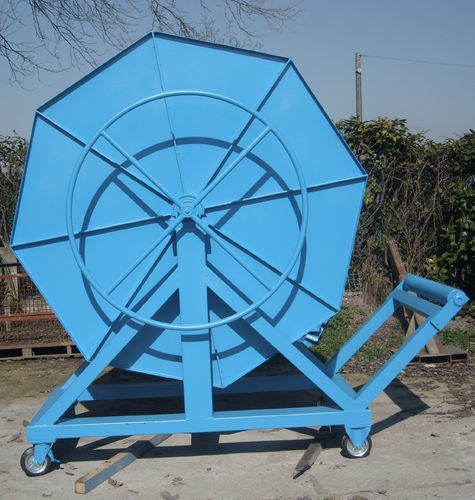

組立済みのZenit Ambiente巻取リールは、海上での作業におけるBL/45防汚バリアの収納および展開を目的に設計されています。添付図面に示された最大寸法内に収まり、突出部分はありません。本体はフォークリフト用の受け穴を備えたベースと、支柱に溶接されたクレーン用アイボルトを備えています。地上での取り扱いを容易にするためのオプション車輪を装着可能です。リールは角部補強プロファイル、安全ロック装置、排水用支持プレート、牽引ロープ固定具を備えています。

説明
本リールは水平軸タイプで、BL/45バリアを最大200 m収納できる径のドラムを持ち、以下で構成されます：

• フレーム
• 巻取コイル（ドラム）
• 側板（保持壁）
• 油圧ギアモーター

フレーム
ベースフレームは AISI 304/316 スチール製で、200×100 および 100×100 のプロファイル、厚さ 5 mm（代替：マリンアルミ）で構成されています。コイルの重量や牽引時の応力に耐えるため、支持構造は中央に追加プロファイルで補強されています。

コイル
巻取コイルは中心軸（ドラム Ø 450 mm 約）で構成されます。AISI 316 製の一対の側板が AISI 304 の等間隔8本のスポークに溶接され、回転ドラムを完成させます。側板の周辺リングは外径30 mm、厚さ2 mm の AISI 316 管です。内面は中央に向かって凸形状とし、バリアの巻き取りを容易にします。

亜鉛めっきおよび塗装

• 溶融亜鉛めっき
• 付着プライマー
• 海洋環境向けエポキシ塗料2回塗り（エポキシビニル全工程塗装）

オプション

• 防汚バリアの取り扱いを容易にするガイド
• IP55 保護等級のローカル操作パネル
• 音/光動作検出器
• マリンアルミニウム製フルコンストラクション
• コイル軸内にモータを組み込む可能性

追加情報
側板高さ：1500 mm 約
総高さ：1800 mm 約
側板間距離：450 mm 約
電動機：1.5 Kw
電源：380V、50 Hz – 1400 rpm
二重減速機：ウォームギア減速機 i=102
総減速比：1:418.2
出力回転数：約 3.35 rpm

仕様 / 技術データ

• 容量：BL/45 バリア 最大 200 m
• タイプ：水平軸巻取リール
• ドラム径：約 Ø 450 mm
• フレーム材質：AISI 304/316 鋼（代替：マリンアルミ）
• プロファイル：200×100 および 100×100、厚さ 5 mm
• コイル側板：AISI 316 ステンレス、AISI 304 スポーク
• 周辺リング：AISI 316 管 30 mm Ø、厚さ 2 mm
• 内面形状：中央に向かって凸で巻取りを補助
• 駆動：油圧ギアモーター（軸内モータ組込オプションあり）
• 電動機（ある場合）：1.5 Kw
• 電源：380V、50 Hz – 1400 rpm
• 減速機：ウォームギア i=102、総減速比 1:418.2
• 出力速度：約 3.35 rpm
• 仕上げ：溶融亜鉛めっき、付着プライマー、海洋環境向けエポキシ2層塗装
• 搬送機能：フォークリフト用穴付ベース、クレーン用アイボルト、オプション車輪
• オプション品：ガイド、ローカル操作盤 IP55、音/光検出器、マリンアルミ製構造
