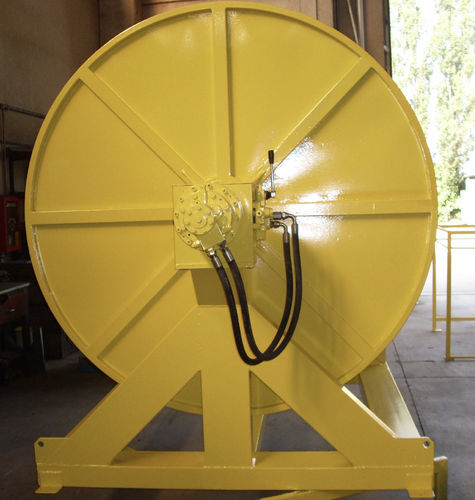

汚染防止堰用巻き取り機 AR/70

簡単な説明
ブームリールは、図面に示された最大寸法を外部の突起なしで占めるよう設計されています。フォークリフト用の挿入孔を備えたベースと、スタンドに溶接されたアイボルトによりクレーンでの吊り上げが可能です。地上での取り回しを容易にするためのローラー（車輪）はオプションです。リールは角部の補強プロファイル、安全ロック装置、排水用支持プレート、テイルロープ固定具を備えています。

説明
水平軸タイプの巻取りリールで、最大200 mの浮体式バリア AR/70 を収納するよう設計されています。構成は次の通りです：

• フレーム
• 巻取りボビン（ドラム）
• 側面隔壁（保持壁）
• 油圧ギヤードモーター

フレーム
ベースフレームは AISI 304/316 鋼の支持構造で、200×100 および 100×100 のプロファイル厚さ 5 mm（代替：マリナイズドアルミニウム）で構成されています。約560 kg の AR/70 浮体バリア 200 m を収納できるよう設計されています。ボビン重量や牽引作業による応力に耐えるため、中央に追加の補強プロファイルが入っています。

ボビン
巻取りボビンは中心軸（ドラム Ø 約450 mm）で構成されます。AISI 316 ステンレス製の側面隔壁 2 枚が、AISI 304 製の等間隔 8 本のスポークに溶接され回転ドラムを構成します。側壁の周辺リングは AISI 316 管状（Ø 30 mm、厚さ 2 mm）です。内面は中心側に向かって凸形状とし、バリアの巻取りを容易にします。

めっき＆塗装
表面処理はフルサイクルのエポキシビニルで、次の工程です：

• 溶融亜鉛めっき
• 密着プライマー
• 海洋環境用エポキシ塗料2回塗り

オプション

• 防汚バリアの取扱いを容易にするガイド
• IP55 保護等級のローカル操作盤
• 音光式動作検知器
• マリンアルミニウム製一体構造
• ボビン軸内に駆動部を組み込む可能性

技術仕様

• ボビン容量：AR/70 バリア 最大約200 m
• ボビン搭載重量：約560 kg
• ドラム直径：Ø 約450 mm
• フレーム材質：AISI 304/316 鋼（代替：マリナイズドアルミニウム）
• フレームプロファイル：200×100 および 100×100、厚さ 5 mm；中央補強プロファイルあり
• 側面隔壁：AISI 316 ステンレス；周辺リング：AISI 316 管状 Ø 30 mm、厚さ 2 mm；AISI 304 スポーク 8 本 等間隔
• 隔壁高さ：2000 mm
• 全高：約2300 mm
• 隔壁間距離：710 mm
• 電動機：1.5 kW
• 電源：380 V、50 Hz – 1400 rpm
• ダブル減速機：ウォームギア減速機 i=102
• 総減速比：1:418.2
• 出力回転数：約3.33 rpm
• 表面処理：溶融亜鉛めっき、密着プライマーおよび海洋環境用エポキシ塗料2回塗り（フルサイクルエポキシビニル）
