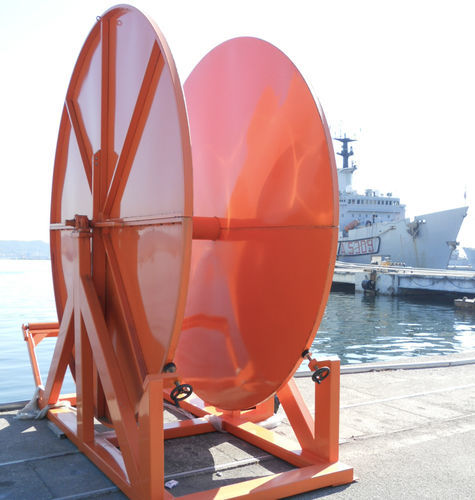

汚染防止堰用巻き取り機 AR/85

簡単な説明
ブームリールは添付図面に示された最大寸法を占め、突出部はありません。フォークリフト用の開口を備えたベースと、支柱に溶接されたアイボルトによりクレーンでの揚重が可能です。地上での取り扱いを容易にするための特殊車輪を装備することもできます。本体はコーナー補強プロファイル、安全ロッキング装置、排水用バックプレートおよびテールロープ固定具を備えています。

説明
ローラーは水平軸タイプで、AR/70型バリアを最大200 m収納できる寸法とし、以下で構成されます：

• フレーム
• ローラーボビン
• 側板（保持用）
• 油圧ギアモーター

フレーム
ベースフレームはAISI 304/316鋼の荷重支持構造で、200×100および100×100のプロファイル（板厚5 mm）で構成されています（代替としてマリナイズドアルミニウムも可）。AR/85型の浮体式バリア200 m、約560 kgを収納可能です。ボビンの重量および牽引工程による応力に耐えるため、支持構造は中央に補強プロファイルを追加して強化されています。

ボビン
巻取ドラムは中央軸（ドラム Ø 約450 mm）で構成され、AISI 316ステンレス製の一対の側板がAISI 304のスポーク8本に等間隔で溶接されて回転ドラムを構成します。側壁の周辺リングは直径30 mm、厚さ2 mmのAISI 316チューブ製です。内面はバリアの巻き付けを容易にするため中心側に向かって凸形状です。

亜鉛めっきおよび塗装
表面処理はフルサイクルのエポキシビニール：

• 溶融亜鉛めっき
• 付着プライマー
• 海洋環境向けエポキシ2回塗り

オプション

• 汚染防止バリアの取り扱いを容易にするガイド
• IP55保護のローカル操作盤
• 音/光の動作検出器
• マリナイズドアルミニウム製フル構造
• ボビン軸内にモーターを収める可能性

仕様

• 側板高さ：約3500 mm
• 全高：約3800 mm
• 側板間距離：約850 mm
• 電動機：1.5 kW
• 電源：380 V、50 Hz – 1400 rpm
• 二重減速機：ウォームギア減速機 i=102
• 総減速比：1:418.2
• 出力回転数：約3.35 rpm
