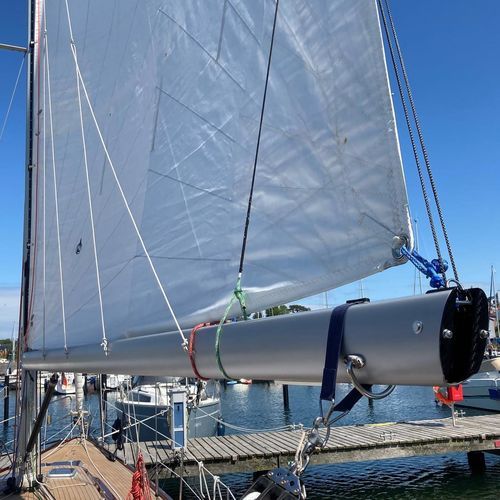

ヨット用ブーム

液体エポキシ樹脂カーボンファイバー製

概要
カーボンマストと同様に、カーボンブームもドイツ南部の自社生産拠点で製造されています — 設計と生産が一体となった供給体制です。主な特徴は、軽量性、細部に配慮した金具、専用設計です。

積層構造と補強
当社の製造技術により、特殊な積層構造が可能です。繊維の配列は計算どおりに正確に実現できます。使用材料は著名メーカーの高品質繊維で、品質面で満足のいく結果を保証します。CUL-Mastenは引張強度および破断伸びを重視しています。異なる繊維の組み合わせも可能で、さらに性能を向上させることができます。CUL-Mastenは航空分野でも用いられる高品質のエポキシ樹脂と、GL認証硬化剤（耐温度は100° Cを大きく超える）を使用しています。カーボンファイバーメインブームは、ダウンホール領域、メインシート領域、リーフポイントで補強され、相応の力を吸収します。

ラフ：フライングまたはグルーブ内で誘導
CUL Carbonの大型ブームの特長として、下部ラフ用の統合グルーブ（ラフグルーブ）を積層内に組み込んで供給可能な点が挙げられます。これは積層内に直接組み込まれ、軽量化と曲げ方向での強度向上に寄与します。代替として、グルーブなし、あるいは閉じたグルーブで供給し、フライングラフを採用することも可能です。

ラミングからローラーボックスまでの詳細
ブームネック金具

• 下部ラフおよびリーフ用に最大4本のハリヤード対応
• 動きが良く耐久性のあるドロップディスク
• 分解が容易でロープのメンテナンスが容易
• 安定した最大荷重対応
• ステンレス製オプション
• 顧客要求に応じた各種バリエーション対応可能

キッカー / ダウンホール金具

• ステンレスまたはカーボン
• CUL-Power-Kickerや他のプッシャーシステムに対応
• 顧客要求に応じた各種バリエーション対応可能

メインシート用ストラップ

• シンプル
• 軽量
• 耐久性あり
• 顧客要求に応じた各種バリエーション対応可能

クリュー用ベルクロストラップ

• シンプル
• 軽量

最大3本のハリヤード対応ローラーボックス

• 完全にカーボンファイバー製で非常に軽量
• 下部ラフ用3本、リーフ用2本のハリヤード対応
• 動きが良く耐久性のあるドロップディスク
• 分解が容易でロープのメンテナンスが容易
• dirkleine用アイ
• 荷重の均等な分配設計
• プーリーをブーム内に組み込むことが可能

ギャラリー / 適用例（抜粋）
CUL Carbon Boomのバリエーションと適用例：Nissen 42（シルバーマット塗装、レイジージャック、ワンラインリーフシステム装備）、ダガーボートKorsar、Streamline 2021、International 5.5（スピンナーカーポールホルダーおよびステンレス金具付）、ダガーボートや小型キールボート（例：Korsar、505er、FD、Contender）。

プロファイルサイズ
Profile size | Dimensions | Groove | Weight | Ixx | Iyy
44er Profil | Ø44 mm | without groove | 0,4 kg/m | 5,8 cm⁴ | 5,8 cm⁴
46er Profil | Ø46 mm | without groove | 0,6 kg/m | 9,4 cm⁴ | 9,4 cm⁴
65er Profil | Ø65 mm | without groove | 0,7 kg/m | 24 cm⁴ | 24 cm⁴
99er Profil | 99 x 67 mm | without groove | 0,9 kg/m | 39 cm⁴ | 73 cm⁴
101er Profil | 101 x 67 mm | without groove | 1,1 kg/m | 40 cm⁴ | 86 cm⁴
104er Profil | 104 x 67 mm | with groove | 1,1 kg/m | 39 cm⁴ | 85 cm⁴
106er Profil | 106 x 67 mm | with groove | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
117er Profil | 117 x 78 mm | without groove | 1,0 kg/m | 61 cm⁴ | 113 cm⁴
117er Profil | 117 x 78 mm | with groove | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profil | 118 x 79 mm | without groove | 1,3 kg/m | 74 cm⁴ | 138 cm⁴
118er Profil | 118 x 79 mm | with groove | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
139er Profil | 139 x 88 mm | without groove | 1,6 kg/m | 127 cm⁴ | 262 cm⁴
140er Profil | 140 x 88 mm | with groove | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profil | 141 x 88 mm | without groove | 1,9 kg/m | 129 cm⁴ | 316 cm⁴
142er Profil | 142 x 88 mm | with groove | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
163er Profil | 163 x 108 mm | without groove | 1,8 kg/m | 216 cm⁴ | 406 cm⁴
167er Profil | 167 x 108 mm | without groove | 1,9 kg/m | 219 cm⁴ | 490 cm⁴
168er Profil | 168 x 108 mm | with groove | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profil | 170 x 108 mm | with groove | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
195er Profil | 195 x 110 mm | without groove | 2,7 kg/m | 362 cm⁴ | 886 cm⁴
197er Profil | 197 x 110 mm | without groove | 2,9 kg/m | 367 cm⁴ | 1007 cm⁴
197er Profil | 197 x 110 mm | with groove | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profil | 199 x 110 mm | with groove | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
217er Profil | 217 x 113 mm | without groove | 3,0 kg/m | 414 cm⁴ | 1045 cm⁴
218er Profil | 218 x 113 mm | with groove | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
219er Profil | 219 x 115 mm | without groove | 3,8 kg/m | 528 cm⁴ | 1400 cm⁴
220er Profil | 220 x 115 mm | with groove | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴

特性 / 技術仕様

• Manufacturer: CUL-Masten (Carbon Ultra Light)
• Material: carbon fiber laminates with combinations of high-quality fibers possible
• Resin system: high-quality epoxy resin (aviation grade) with GL certified hardener; temperature resistance well over 100° C
• Reinforcements: reinforced at downhaul area, mainsheet area and reefing points
• Luff options: integrated lower luff groove incorporated into laminate (weight saving, increased bending strength) or supplied without/closed groove for flying luff
• Boom neck fitting: up to 4 halyards, drop discs, service-friendly, stainless steel options
• Kicker/downhaul fitting: stainless steel or carbon, compatible with power kicker systems
• Mainsheet attachments: lightweight, durable strap solutions; variations per customer request
• Clew fastening: Velcro strap options (simple, light)
• Roller box: fully carbon, very light, up to 3 halyards, pulleys can be integrated, designed for perfect load distribution
• Available lengths/profiles: carbon booms up to 8 m in length; wide range of profile sizes (44er–220er) with detailed dimensions, weights and section properties listed above
• Typical applications: sport boats, dinghies, dinghy cruisers and yachts up to ~50 ft depending on profile
