Sistema de transferência segura navio/terra (GNL)

Resumo
SafeCom Ship‑Shore Link (SSL) é uma interface de comunicação e controlo navio‑terra certificada, concebida para operações de transferência de LNG, petróleo e produtos químicos. A função principal é permitir uma Paragem de Emergência (ESD) sincronizada entre navio e instalações em terra, com ações críticas controladas, autorizadas e auditáveis.

Aplicações principais

• Transferências de LNG, petróleo e produtos químicos
• Projetos FSRU e FLNG
• Terminais e instalações que exigem ESD sincronizado entre navio e terra

Descrição funcional / Características

• HMI dedicada e operação intuitiva para operadores a bordo e no terminal
• Conformidade com normas e diretrizes aplicáveis
• Design modular e industrial para longa durabilidade
• Arquitetura redundante com sistemas de backup para alta disponibilidade

Vantagens operacionais

• Controle centralizado e visibilidade clara através de uma única interface
• Execução segura e auditável de ESD e comandos críticos
• Confiabilidade de nível industrial baseada em PLC e SCADA
• Integração simplificada com sistemas de terminal existentes e soluções de monitorização opcionais (ex. MLM)
• Registo automático de dados para rastreabilidade e análise posterior

Compatibilidade e ligações suportadas
Compatível com normas ISO 28460 e ISO 20519 e com diretrizes SIGTTO, OCIMF e SGMF. Tipos de ligação suportados:

• Fibra Furukawa 6 pinos
• Ligação elétrica Pyle 37 pinos
• Ligação de aterramento Pyle 4 pinos
• Ligação elétrica Miyaki 6 pinos
• Ligação elétrica SIGTTO 5 pinos (Fornecedor & Receptor)
• Ligação ADN 2 pinos
• Ligação pneumática
• Ligação ITT Cannon

Configuração do projeto

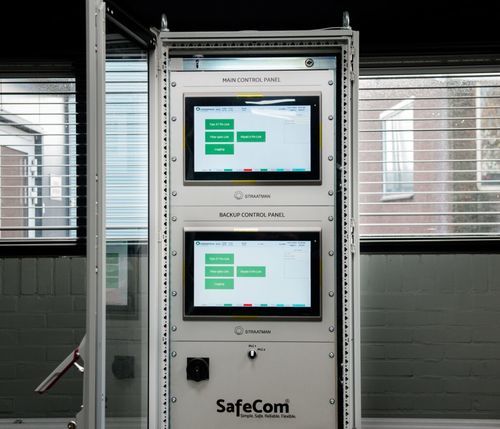

A configuração padrão integra dois sistemas independentes (navio e terra) num único armário. Configuração típica:

• Módulo HMI dedicado para o lado navio
• Módulo separado para o lado terra
• Sistemas de backup para ambos os módulos

Componentes opcionais / adicionais
Componentes disponíveis conforme necessidade do projeto:

• Caixas de conetores
• Carretéis portáteis
• Carretéis de armazenamento fixos
• Equipamentos de teste
• Telefones PABX e linhas diretas (Hotline)

Dados & integração
SafeCom SSL suporta transferência de dados críticos e registo automático. O sistema permite integração com sistemas SSL embarcados de terceiros e soluções de monitorização de terminais em cooperação com armadores e fornecedores embarcados.

Conceção e qualidade
Concebido e montado nos Países Baixos com hardware industrial standardizado e plataformas SCADA para evitar vendor lock‑in. O design destina‑se a ambientes onde a falha não é aceitável, reduzindo risco operacional e erro humano durante a transferência de carga.

caractéristiques / especificações técnicas

• Nome comercial: SafeCom Ship‑Shore Link (SSL)
• Aplicação: comunicação de emergência e ESD sincronizado para LNG, petróleo e produtos químicos
• Normas: ISO 28460, ISO 20519, diretrizes SIGTTO, OCIMF, SGMF
• Tipos de ligação: Furukawa 6 pinos (fibra); Pyle 37 pinos (elétrico); Pyle 4 pinos (aterramento); Miyaki 6 pinos; SIGTTO 5 pinos; ADN 2 pinos; pneumático; ITT Cannon
• Configuração do armário: armário integrado de sistema duplo (módulo HMI navio + módulo terra) com backups
• Tecnologia: PLC e SCADA de grau industrial
• Opções: caixas de conetores, carretéis portáteis e fixos, equipamentos de teste, PABX/hotline
• Adequado para: projetos FSRU e FLNG, terminais e navios que requerem SSL certificado
• Fabrico: conceção, montagem e testes realizados nos Países Baixos
