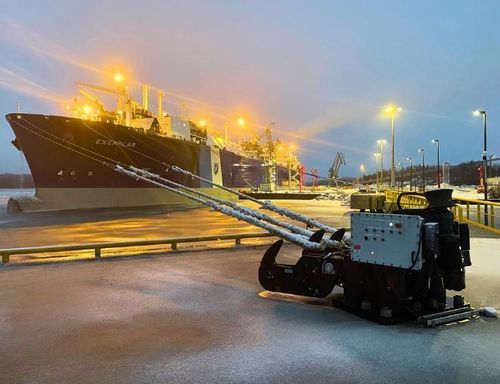

Gancho de navio

para terminal portuárioportuáriopara áreas perigosas

Visão geral
Os ganchos de amarração de liberação rápida Straatman são projetados e fabricados nos Países Baixos para portos, terminais, berços de GNL, instalações offshore e boias de amarração em todo o mundo. Permitem aos operadores liberar cabos de amarração de forma segura e controlada, mesmo sob carga. Os sistemas estão disponíveis com liberação manual, elétrica ou eletro-hidráulica, monitorização de carga opcional, liberação remota e integração com sistemas de monitorização do cais e ambientais.

Aplicações

• Terminais de petróleo, gás e químicos
• Terminais a granel (carvão, minério, cereais)
• Terminais de contentores e carga geral
• Terminais de GNL
• Berços offshore, navios FPSO e FSRU
• Boias de amarração e amarrações de ponto único

Características chave e opções configuráveis

• Conjuntos de ganchos simples, duplos, triplos ou quádruplos
• Mecanismos de liberação manual, elétrico, hidráulico ou eletro-hidráulico
• Liberação local e remota (painel de controlo / operação remota)
• Cabo vertical integrado para recolha das linhas de amarração
• Opcional Sistema de Monitorização de Carga de Amarração (MLMS) com células de carga no gancho
• Integração com o software MoorControl e sistemas de monitorização do cais/ambientais
• Ganchos autoportantes com movimento limitado para evitar contacto com a estrutura
• Peças de gancho forjadas em aço e desenho contrabalançado
• Retentores de corda para evitar escorregamento da corda quando necessário
• Componentes à prova de explosão / para áreas perigosas disponíveis (ATEX / IECEx / Class 1 Division 2)
• Alavanca de liberação manual operável à carga total com um esforço de aproximadamente +/- 20 kg
• Placas de base e fundações personalizadas para adaptar aos padrões de parafusos existentes
• Preparação de superfície e revestimentos conforme norma ISO 12944 (C5M); acabamento padrão RAL 9005 (preto); fornecedores alternativos de revestimentos disponíveis

Liberação rápida com capacidade de carga
Os ganchos são projetados para libertar uma linha de amarração sob tensão até à capacidade nominal da unidade. As classificações de Safe Working Load (SWL) são fornecidas por gancho (exemplos: 100, 150, 200 toneladas métricas); conjuntos multi-ganchos combinam capacidades individuais para alcançar a capacidade total requerida consoante a análise da embarcação e do cais.

Sistema de Monitorização de Carga de Amarração (MLMS)
O MLMS utiliza uma célula de carga dedicada montada em cada gancho para medir a força na linha de amarração. Os dados de carga são apresentados ao operador (local e remoto) para fornecer visibilidade das situações de amarração durante as operações e disparar avisos quando as cargas excedem os limiares.

Segurança, testes e conformidade
A Straatman testa todos os ganchos em máquinas de ensaio internas calibradas e fornece certificados de ensaio padrão com cada entrega. Os testes podem ser testemunhados por autoridades de classificação quando necessário. Os ganchos podem ser fornecidos com componentes eléctricos e de controlo certificados para áreas perigosas de acordo com os requisitos específicos do projeto. Os projectos são elaborados em conformidade com as orientações do sector, incluindo as OCIMF Mooring Equipment Guidelines (MEG4), quando aplicável.

O que recebe

• Sistema de ganchos totalmente montado e testado
• Painéis de controlo e componentes eléctricos (quando aplicável)
• Manuais do utilizador e documentação técnica
• Certificados de ensaio e registos de qualidade

Fabrico e rastreabilidade
O projeto, fabrico e testes são realizados internamente nos Países Baixos. A rastreabilidade dos materiais é mantida desde a compra até à produção final: cada material é identificado, registado e marcado de forma única e fornecido com os certificados de material exigidos.

Especificações técnicas

• Nome comercial: Straatman Quick Release Mooring Hook
• Configurações: conjuntos de ganchos de simples a quádruplo
• Tipos de liberação: manual, elétrico, hidráulico, eletro-hidráulico
• Monitorização de carga: células de carga individuais no gancho (MLMS) com leitura local e remota
• Integração: integração MoorControl e sistemas de monitorização do cais/ambientais disponível
• Área perigosa: opções ATEX / IECEx / Class 1 Division 2 para componentes eléctricos
• Materiais: componentes em aço forjado de alta qualidade; certificados de material e rastreabilidade fornecidos
• Tratamento de superfície: norma ISO 12944 (C5M); pintura standard RAL 9005; alternativas disponíveis
• Esforço de liberação manual: aproximadamente +/- 20 kg à carga nominal
• Placa base: aço de alta qualidade; placas base personalizadas conforme padrões de parafusos do cliente disponíveis
• Testes: testes de carga certificados em máquinas calibradas; certificados de ensaio incluídos
• Exemplos típicos de SWL: 100, 150, 200 toneladas métricas por gancho (a classificação final depende da aplicação e da análise do cais)
