Acoplamento mecânico flexível

para naviosob medidacom junta

Visão geral do produto

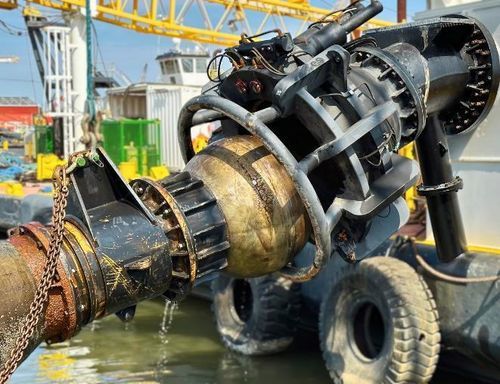

A junta esférica de libertação rápida Straatman permite a desconexão segura, rápida e controlada de tubagens de dragagem. É concebida para operações offshore e costeiras onde a separação rápida sob carga ou pressão protege a equipa e os equipamentos.

Concebida para operações de dragagem
Desenvolvida especificamente para sistemas de dragagem, a junta de libertação rápida (pinch ball joint) oferece um acoplamento fiável que pode ser libertado rapidamente sem comprometer a integridade da tubagem ou as operações da embarcação.

Aplicações típicas

• Tubagens de dragagem sob pressão
• Desconexões rápidas ou de emergência

Funcionamento e utilização
A parte fêmea é montada no draga ou pontão e a parte macho na tubagem flutuante ou mangueira. A libertação é efetuada por um anel de retenção que acopla as partes macho e fêmea. Para tamanhos maiores pode ser utilizado accionamento hidráulico para garantir separação controlada; os tamanhos menores permitem operação manual.

Construção
O conjunto é constituído por três componentes principais: parte fêmea, parte macho e um anel de retenção em duas partes articulado e integrado na parte fêmea. Este desenho assegura um acoplamento seguro ao mesmo tempo que permite libertação rápida quando necessário.

Especificações técnicas

• Diâmetros internos das tubagens: Ø 300 – Ø 1.100 mm
• Ângulo máximo de oscilação (parte macho): 20° (padrão)
• Pressão máxima de funcionamento: 6 – 45 Bar

Principais características

• Desconexão rápida e controlada: Permite a separação segura das tubagens em condições exigentes
• Segurança operacional: Minimiza o risco para equipa e equipamento durante a desconexão
• Conceito fiável: Adequado para utilização repetida em dragagem pesada

Opções disponíveis

• Acionamento hidráulico para desconexão controlada e remota
• Classes de pressão superiores para aplicações específicas
• Ângulos de oscilação desviados para compensar desalinhamentos e movimento da embarcação
• Revestimentos intercambiáveis para substituição rápida e redução do tempo de manutenção
• Anel de retenção ou cones personalizados para melhorar a orientação durante a ligação/desligação
