Gancho para rebocador GS

para portode abertura rápidarebocador

Visão geral

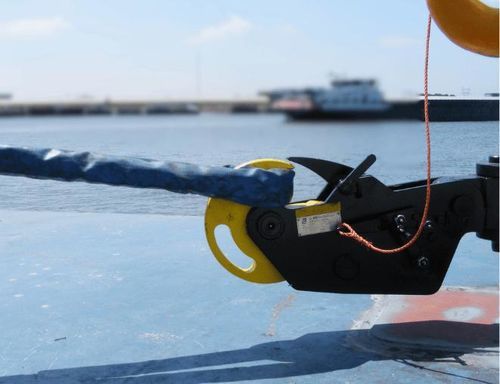

O gancho de reboque de liberação rápida Straatman (tipo disco) é um dispositivo montado no convés, projetado para reboque seguro em embarcações de trabalho, navios de suprimento, embarcações portuárias e rebocadores. Segura a linha de reboque e permite liberação controlada e imediata enquanto a linha permanece sob tensão, reduzindo riscos de manuseio no convés e aprimorando a resposta em emergências.

O que é um gancho de reboque de liberação rápida?
Um gancho de liberação rápida prende a linha de reboque no convés e permite liberação rápida e controlada sob tensão total até a capacidade nominal do gancho. Essa função aumenta a segurança da tripulação e o controlo operacional durante operações de reboque e situações de emergência.

Capacidade de liberação sob carga
Os ganchos Straatman são projetados para liberar a linha de reboque sob tensão até a Carga de Trabalho Segura (SWL/CMU) certificada, proporcionando operação previsível e dissipação de energia controlada no momento da liberação.

Ganchos de liberação rápida tipo GSH
A série GSH da Straatman é um gancho tipo disco manual operado por alavanca ou corda. O esforço de operação permanece abaixo de 33 lb (≈15 kgf) mesmo em SWL total. Um mecanismo de liberação em dois estágios reduz aberturas acidentais. O disco contrabalançado limita a energia de impacto e permite rápido rearmamento manual controlado após a liberação.

Gancho de liberação rápida tipo GMH
A série GMH combina funções de amarração e reboque. Vem de série com um rope keeper para garantir operações de reboque seguras e facilitar a alternância entre amarração e reboque mantendo controlo e segurança.

Configuração e opções

• Amortecedor de choque com mola
• Geometrias de gancho personalizadas
• Liberação hidráulica ou pneumática local
• Liberação por controle remoto
• Sistemas de monitoramento de carga
• Fundações, suportes ou postes de reboque para integração no convés

Testes e verificação
Cada gancho Straatman é testado em um banco de ensaio hidráulico calibrado com capacidade de até 3.500 kN. Ganchos do tipo disco passam por testes de carga de prova até 200% da SWL; o GSH-100 é testado a 150% SWL conforme critérios de projeto. A função de liberação é verificada em SWL e a presença de uma autoridade de classificação pode ser organizada mediante solicitação.

Projetos especiais e soluções por projeto
Straatman oferece soluções adaptadas ao projeto, incluindo fundações integradas para soldagem direta no convés e amortecedores hidráulicos desenvolvidos com parceiros para melhorar o controlo de carga e simplificar a instalação em aplicações exigentes.

O que esperar da Straatman

• Mais de 50 anos de experiência especializada
• Produtos de engenharia holandesa
• Conceitos comprovados de liberação sob carga
• Suporte de serviço e peças sobressalentes a longo prazo

Especificações técnicas

• Faixa de Safe Working Load (SWL) (GSH): 15 a 100 toneladas
• Força de operação para liberação: abaixo de 33 lb (≈15 kgf) em SWL total
• Capacidade de liberação: liberação controlada sob tensão máxima até a capacidade nominal
• Teste de prova: ganchos tipo disco testados até 200% SWL (GSH-100 testado a 150% SWL conforme projeto)
• Capacidade do equipamento de teste: banco hidráulico calibrado até 3.500 kN
• Mecanismo de liberação: liberação integrada em dois estágios para reduzir aberturas acidentais
• Características de projeto: disco contrabalançado para limitar o impacto energético e rearmamento manual rápido
• Específico GMH: rope keeper padrão para operações combinadas de amarração e reboque
• Operação: alavanca ou corda manual; opções hidráulica, pneumática ou controle remoto
