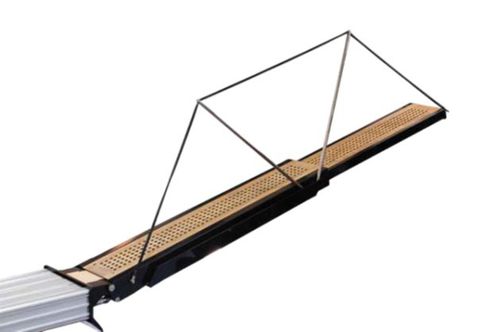

Passarela de iate Swim 270

telescópicaretrátilhidráulica

Visão geral
As Swim 270 e Swim 350 são passadiços retráteis projetados para instalação em iates médios e grandes. Estes modelos demonstram a experiência da Compass Marine em projeto personalizado e fabrico de sistemas de acesso marítimos.

Movimento e dimensões
Os passadiços Swim são compostos por duas secções telescópicas.

• Comprimento total (totalmente estendido): 270 cm ou 350 cm
• Largura máxima: 50 cm
• Largura mínima na ponta: 45 cm
• Curso vertical: ±10°

O sistema de movimento é eletro-hidráulico, gerido por um PLC programável. Operação padrão por painel de controlo fixo ou comando remoto. Fim-de-curso integrados garantem operação e arrumação seguras.

Estrutura e materiais
A estrutura resistente é totalmente em aço inoxidável AISI 316; a superfície de circulação é em grelha de teca, com opções de material disponíveis a pedido. Todos os componentes mecânicos críticos (pinos, parafusos, pistões) são fabricados em AISI 316. O corrimão dobrável retrai automaticamente durante a arrumação. Capacidade de carga de projeto: até 150 kg em plena extensão.

Opções de personalização
Os passadiços Swim podem ser adaptados conforme os requisitos do projeto:

• Comprimento e largura personalizados
• Corrimão opcional
• Escolha de acabamentos
• Materiais alternativos para a superfície de circulação
• Iluminação LED integrada ao longo do passadiço
• Gravações personalizadas, logótipos ou padrões decorativos

Especificações técnicas

• Série de modelos: série Swim
• Comprimentos nominais disponíveis: 270 cm, 350 cm (totalmente estendido)
• Largura máxima: 50 cm
• Largura mínima na ponta: 45 cm
• Curso vertical: ±10°
• Número de secções telescópicas: 2
• Sistema de movimento: Eletro-hidráulico
• Unidade de controlo: PLC programável, software personalizável
• Interfaces de controlo: Painel fixo (standard) e comando remoto (standard)
• Segurança: Fins de curso integrados
• Material da estrutura resistente: Aço inoxidável AISI 316
• Superfície de circulação: Grelha de teca (personalizável)
• Componentes mecânicos críticos (pinos, parafusos, pistões): AISI 316
• Corrimão dobrável: Retrai automaticamente durante a arrumação
• Capacidade de carga de projeto: Até 150 kg em plena extensão
• Personalização: comprimento/largura, opções de corrimão, acabamentos, materiais da superfície de circulação, iluminação LED integrada, gravações/logótipos/padrões personalizados
