Passarela para barco Flight

para iatetelescópicahidráulica

Visão geral do produto

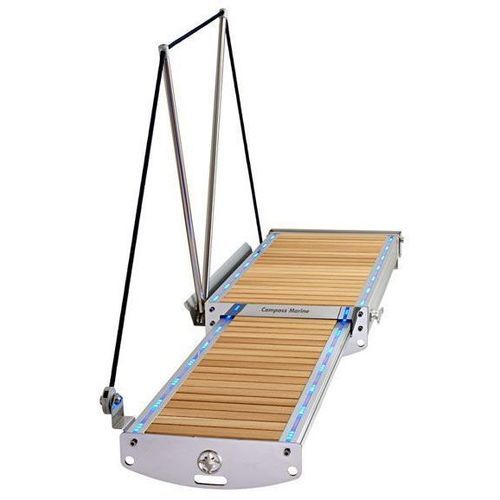

Flight 100-120-150 são passadiços hidráulicos deslizantes de dois setores projetados para barcos médios e pequenos. O projeto visa uma solução de baixo custo sem comprometer desempenho e estabilidade. Os passadiços Flight foram concebidos para suportar um tender com motor e permitir a aproximação ao cais para embarque e desembarque. Um corrimão de dois braços opcional abre e fecha automaticamente com a superfície deslizante e é guardado num compartimento lateral do passadiço.

Características de construção
A estrutura de suporte é fabricada em alumínio anodizado e aço inox AISI 316. O piso é formado por ripas de teca antideslizantes. Pontos mecânicos críticos são fixados com pinos e parafusos em aço inox AISI 316 fabricados na fábrica. Os suportes de corda do corrimão são em alumínio para facilitar substituição ou re-tensionamento. Os pistões são integralmente em aço inox AISI 316; as uniões às tubagens também são em inox. Os passadiços Flight são totalmente desmontáveis por parafusos para simplificar assistência e substituição de peças de reposição.

Unidade hidráulica
A unidade hidráulica está equipada com um motor de 500 W com bobina de acionamento, válvula de segurança e ajuste de pressão, uma torneira para ajustar o fluxo de óleo e assim a velocidade de elevação, e 4 solenoides.

Unidade de controlo elétrica
A unidade de controlo elétrica, a fixar na sentina e fechada numa caixa com proteção IP77, contém os componentes elétricos de acionamento e o recetor de rádio de 4 canais fornecido no kit. A fiação é pré-conectada para simplificar a ligação elétrica. Um transmissor de rádio e um teclado de comando com opção de joystick ou botões em inox são fornecidos de série.

Especificações técnicas (resumo)
Os passadiços Flight são construídos para suportar cargas consideráveis: na máxima extensão são garantidos para 250 Kg. O peso total, incluindo os pistões, é de 60 kg. O curso da mesa deslizante é de 800 mm máx. O curso de elevação é ajustável quando montado no espelho de popa conforme necessidades de instalação. Tamanhos disponíveis: Flight 100, Flight 120 e Flight 150. Todos os modelos também podem ser fornecidos em branco, exceto os painéis frontais que permanecem em aço inox polido.

Personalização

• medidas de comprimento e largura
• presença de corrimão D/E ou ambos
• acabamentos
• material do piso
• iluminação ao longo do passadiço
• inscrições e desenhos a pedido

Acabamentos

• alumínio
• branco
• preto

Características técnicas / especificações

• Modelos: Flight 100, Flight 120, Flight 150
• Tipo: passadiço hidráulico deslizante de dois setores
• Carga máxima garantida (na máxima extensão): 250 Kg
• Peso total (incluindo pistões): 60 kg
• Curso da mesa deslizante: 800 mm máx.
• Curso de elevação: ajustável durante montagem no espelho de popa
• Materiais da estrutura: alumínio anodizado e aço inox AISI 316
• Piso: ripas de teca antideslizantes
• Pinos, parafusos e pistões: aço inox AISI 316
• Suportes de corda do corrimão: alumínio
• Unidade hidráulica: motor 500 W, bobina de acionamento, válvula de segurança, ajuste de pressão, torneira de fluxo de óleo, 4 solenoides
• Unidade de controlo elétrica: caixa com proteção IP77, recetor de 4 canais, transmissor e teclado de comando (joystick ou botões inox)
• Corrimão: corrimão de dois braços opcional que abre/fecha automaticamente e é guardado no lado do passadiço
• Desmontabilidade: totalmente desmontável por parafusos para facilitar manutenção e peças de substituição
