Passarela portuária Skywalk 850

para marinapara iatepara píer

Visão geral do produto

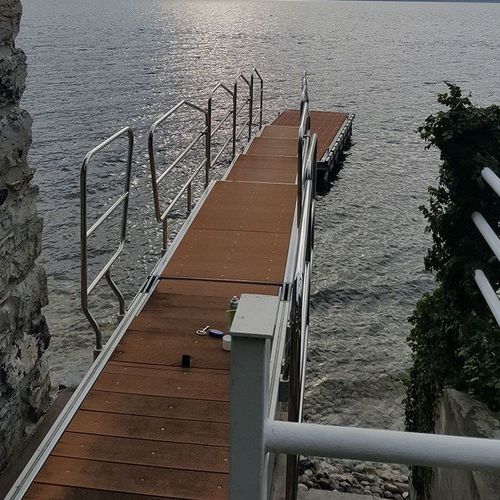

Skywalk 850 é uma grande passarela projetada como estrutura portuária ou de marina para ligar cais, píeres flutuantes ou para acesso de embarque em grandes iates. A base fixa pode ser modificada para instalação em iates permitindo o armazenamento da unidade em um compartimento dedicado.

Movimentos e dimensões
Skywalk 850 é composta por cinco setores: três setores extensíveis de extração, um setor que contém as partes extraíveis e que gira +90° para cima e -20° para baixo, e um suporte fixo. Comprimento máximo totalmente estendido: 850 cm. Largura máxima: 90 cm. Largura mínima na ponta: 60 cm. Um sensor ultrassônico na ponta evita colisões durante as manobras. O posicionamento é monitorado por chaves de fim de curso e o acionamento eletro-hidráulico é gerido por um microprocessador eletrônico programável; o software de controlo pode ser ajustado às necessidades do projeto. O movimento é operado a partir de um painel com joystick e pelo controlo remoto por rádio fornecido.

Estrutura
A estrutura de suporte combina um elemento interno em aço acoplado mecanicamente a um elemento externo em alumínio para equilibrar peso e resistência, cumprindo requisitos técnicos e de design. As frentes dos setores móveis são em aço inox AISI 316 para resistência à corrosão marítima.

Superfície de circulação

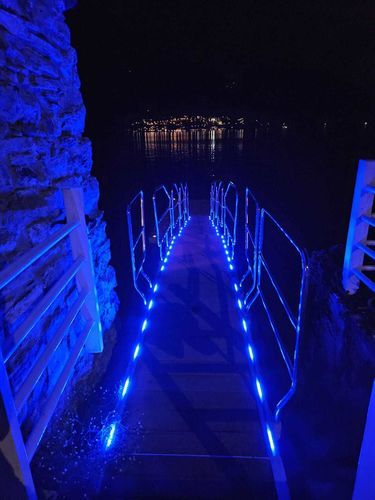

A superfície de circulação utiliza ripas em material compósito honeycomb para assegurar resistência aos agentes atmosféricos, baixo peso e manutenção reduzida. As ripas são fixadas a plataformas em liga de alumínio tratada, removíveis em secções para permitir o acesso aos mecanismos internos para manutenção ou reparação. A passarela é iluminada lateralmente por LEDs azuis. Corrimãos em aço inox com movimento de fecho automático são montados em ambos os lados; para instalações em iates existe uma opção alternativa com corrimão rebatível (colunas, varetas e corrimão superior) para reduzir o volume de arrumação.

Recursos adicionais

• Sensor ultrassônico anti-colisão na ponta
• Sensores de fim de curso para controlo de posição
• Acionamento eletro-hidráulico gerido por microprocessador eletrônico programável
• Controlo via painel com joystick e controlo remoto por rádio fornecido
• Iluminação lateral LED azul
• Secções de plataforma em liga de alumínio removíveis para acesso de manutenção

Especificações técnicas

• Modelo: Skywalk 850
• Comprimento máximo geral (totalmente estendido): 850 cm
• Largura máxima: 90 cm
• Largura mínima na ponta: 60 cm
• Número de sectores: 5 (3 sectores extensíveis, 1 sector contentor rotativo +90° / -20°, 1 suporte fixo)
• Sensor na ponta: sensor ultrassônico anti-colisão
• Sensores: sensores de fim de curso
• Acionamento: acionamento eletro-hidráulico controlado por microprocessador eletrônico programável
• Controles: painel com joystick e controlo remoto por rádio (fornecido)
• Estrutura interna: elemento interno em aço acoplado mecanicamente a elemento externo em alumínio
• Frentes dos sectores móveis: aço inox AISI 316
• Superfície de circulação: ripas compósitas honeycomb sobre plataformas em liga de alumínio tratadas (removíveis em secções)
• Iluminação: iluminação LED azul em ambos os lados
• Corrimãos: corrimão em aço inox com fecho automático; alternativa rebatível para iates (colunas, varetas, corrimão superior)
