Passarela para barco Jump 240

para iatetelescópicahidráulica

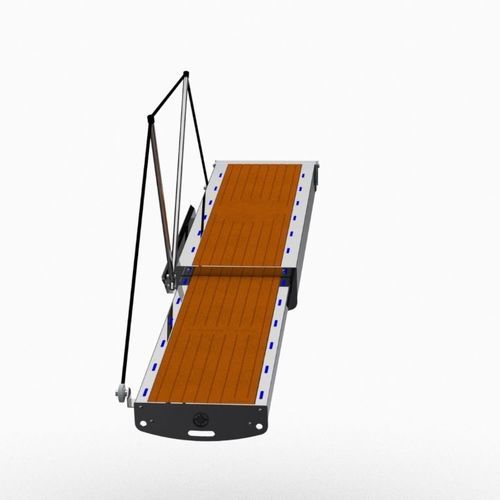

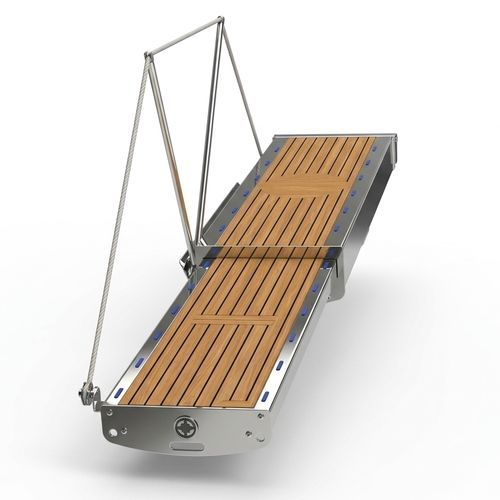

Visão geral Jump 240 é uma passadeira hidráulica deslizante de dois sectores concebida para embarcações médias a pequenas. Suporta um bote auxiliar (tender) completo com motor e inclui uma função de abordagem ao cais para facilitar o embarque e desembarque. O corrimão opcional de dois braços abre e fecha automaticamente com a superfície deslizante e arruma-se num contentor lateral dedicado.

Características de construção A estrutura de suporte é fabricada em aço inoxidável AISI 316. As plataformas são em compósito EASY TEAK (fabricado pela Compass Marine) e podem ser personalizadas a pedido. Pontos mecânicos críticos são fixados com pinos e parafusos em AISI 316 produzidos internamente. Os batentes de corda do corrimão são em alumínio para fácil substituição ou reaperto. Os pistões e as ligações da tubagem são totalmente em AISI 316. A passadeira é totalmente removível por parafusos para simplificar a manutenção; peças sobressalentes são fornecidas individualmente.

Unidade hidráulica A unidade hidráulica inclui um motor de 500 Watts com bobina de acionamento, uma válvula de segurança com ajuste de pressão, uma torneira de fluxo de óleo para regulagem da velocidade de elevação e quatro válvulas solenóides.

Unidade de controlo elétrico A unidade de controlo elétrico foi concebida para fixação na casa de máquinas e está alojada numa caixa com protecção IP77. Contém toda a secção de acionamento elétrico e o receptor rádio de 4 canais fornecido no kit. A fiação para a unidade de controlo vem pré-ligada para simplificar as ligações elétricas. Um transmissor rádio e um teclado de controlo com opção de joystick ou botões em aço inoxidável são fornecidos de série.

Especificações técnicas

• Modelo: Jump 240
• Estrutura: aço inoxidável AISI 316
• Plataformas: compósito EASY TEAK (personalizável)
• Motor hidráulico: 500 Watts
• Controlo hidráulico: válvula de segurança, ajuste de pressão, torneira de fluxo, 4 válvulas solenóides
• Unidade de controlo elétrico: caixa com protecção IP77, inclui receptor rádio 4 canais e ligações pré-cablagem
• Controlo: transmissor rádio e teclado de controlo (joystick ou botões em aço inox)
• Carga máxima garantida com extensão total: 300 Kg
• Peso total do produto (incl. pistões): 90 Kg
• Curso da mesa deslizante: 980 mm máx.
• Pistões e fixações críticas: aço inox AISI 316
• Corrimão: abertura/fecho automático de dois braços e arrumação

Personalização

• Medidas de comprimento e largura
• Presença de corrimão D / E / AMBOS
• Acabamentos
• Material do convés
• Iluminação ao longo da passadeira
• Inscrições e desenhos personalizados a pedido
