船用係船ボラード

マリンターミナル用スマート

Overview
仮定から実測データへ。従来のボラードは荷重を測定しません。Straatman Smart Bollardはボラード内部で係船の荷重と方向を連続的に測定し、監視や運用判断に役立つリアルタイムデータを提供します。

Realtime insight
Straatman Smart Bollardは外観は標準的な係船ボラードと同様ですが、表面下で係船力を測定し、荷重と角度を継続的に報告します。港湾、ターミナル、船舶運航者は危険な荷重を早期に検知し、迅速に対応して、仮定ではなく実測データに基づく判断が可能になります。

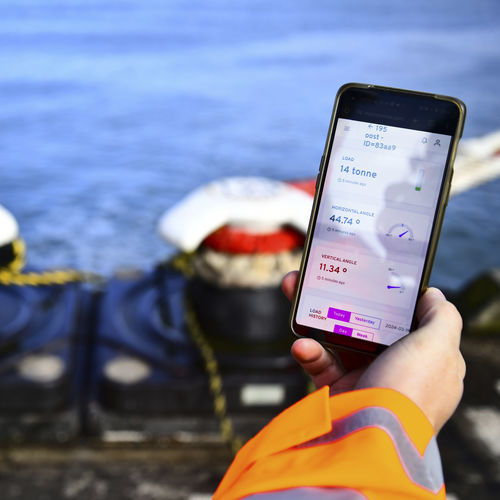

MoorControl platform

• 係船線の荷重表示とログ記録
• ラインの方向と角度
• 潮位
• 気象条件
• AISによる船舶履歴

Data connection
Smart BollardはEthernetと無線通信の両方に対応します。Ethernet接続ではコンパクトなスイッチボックスがデータをクラウドへ送信し、無線設置ではローカルゲートウェイが安定した接続を提供します。すべてのデータはクラウドで安全に処理され、MoorControlオンラインポータルで利用可能です。標準APIにより港湾システムとの連携が可能です。

Installation and adoption
Smart Bollardは新しい埠頭への設置や既存アンカーボルトへの後付けが可能です。Port of Rotterdamとの協力で開発され、ECT Delta Terminal、Prinses Amaliahaven（ロッテルダム）、アントワープ港、バレンシアのMSCターミナルなどで導入されています。

Benefits

• 安全性向上：危険なライン荷重を早期に検知して事故を防止
• 運用コスト削減：不要なタグボート支援や計画外対応を低減
• 港湾運用の効率化：実測データに基づく運用判断
• 長期的なデータ価値：係船挙動、埠頭容量、船舶影響の長期的洞察

Recognised for innovation
StraatmanのSmart Bollardは2025年にロンドンで開催されたICHCA / TT ClubのイベントでInnovation in Safety Awardを受賞し、係船荷重のリアルタイム監視が港湾安全に与える影響を評価されました。

Key operational notes (selected FAQs)

• 複数の係船線が取り付けられている場合、Smart Bollardはボラードに作用する合計荷重を測定します。個々のライン荷重は算出しません。
• ボラードの形状により、テンション下のラインは上方に導かれ、上部位置で力が正確に測定されます。
• データ精度：広範な試験が実施されており、手法と結果はSmart Bollardのホワイトペーパーに記載されています。
• 電源と配線：設置条件に応じてEthernet配線、無線ゲートウェイ、ソーラー電源またはバッテリーパックを使用できます。

Technical specifications

• 係船線の荷重と方向を連続的にリアルタイム測定
• 複数ラインが接続されている場合はボラード上の合計荷重を測定（個別ライン荷重は非対応）
• ラインの方向・角度、潮位、気象条件、船舶履歴（AIS）を提供
• 通信：Ethernet（コンパクトスイッチボックス）および無線（ローカルゲートウェイ）
• クラウド処理およびMoorControlダッシュボード
• 標準APIによる港湾/ターミナルシステムとの連携
• 設置：既存アンカーボルトへの後付けまたは新設埠頭への統合
• 電源オプション：標準配線、ソーラー代替またはバッテリーパック
• Port of Rotterdamと共同開発；複数の港での導入実績あり
• 受賞：Innovation in Safety（ICHCA / TT Club, 2025）
