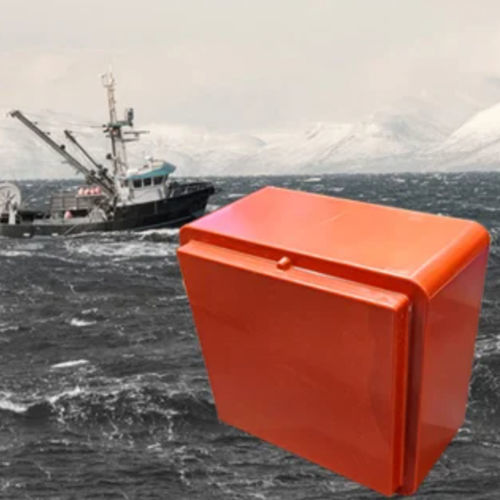

船用ソナー SN50

マルチビーム電子高解像度

Simrad SN50は、高解像度のマトリックスソナーです。設置場所の選択により、SN50システムをマルチビームエコーサウンダー、地引網ソナー、トローリングソナー、またはナビゲーションエイドとして使用することができます。 オムニ・ソナーとは異なり、マトリックス・ソナーは固定された正方形のトランスデューサを使用し、エレメントを長方形のマトリックス・パターンに配置します。その利点は、振動子が向いている方向に集中したカバーエリアがあることです。トランスデューサを真下に向けて設置すると、ソナーシステムはマルチビームエコーサウンダーとして機能します。トランスデューサを左舷または右舷に水平に向けると、SN50システムは巻き網を覗き込む地引網ソナーとして機能します。前方に向けてトランスデューサをインストールする場合は、トロールやナビゲーションにソナーシステムを使用することができます。 主な仕様 すべてのトランシーバー・エレクトロニクスは、トランスデューサーの内部に配置されています。そのため、ケーブルが少なく、ノイズが少なく、設置が簡単です。 中心動作周波数は57 kHz。動作周波数は55～59 kHzから選択できます。この周波数範囲により、音響条件にもよりますが、最大2500メートルの動作範囲が得られます。 振動子には144個の振動子エレメントがマトリクス状に配列されています。取り付けを容易にするため、専用のマウントハウスが開発されています。 送信ソナービームは電子的に傾けることができます。これにより、水柱全体を探索し、音響条件に合わせてソナー性能を最適化することができます。 電子的なピッチとロールの補正用にスタビライジング・システムが内蔵されていますが、外部センサーに接続して精度を向上させることもできます。
