Enrolador para barreira de contenção BL/45

Breve descrição

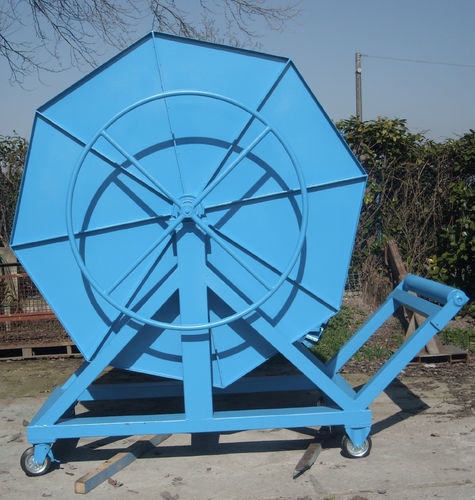

O carretel enrolador Zenit Ambiente montado destina-se a armazenar e distribuir a barreira antipoluição BL/45 em operações marítimas. Ocupa as dimensões máximas indicadas nos desenhos anexos sem saliências. A unidade é fornecida com base com furos para empilhador e olhais soldados nos montantes para içamento por grua. Podem ser instaladas rodas opcionais para facilitar a movimentação em terra. O carretel possui perfis de reforço nos cantos, dispositivo de bloqueio de segurança, placas de escoamento de água e fixador de cabo de cauda.

Descrição
O carretel é do tipo eixo horizontal, com diâmetro capaz de conter até 200 m da barreira BL/45 e é composto por:

• Estrutura
• Bobina (tambor)
• Paredes de contenção
• Motorredutor hidráulico

ESTRUTURA
A estrutura base é construída em aço AISI 304/316 com perfis 200×100 e 100×100, espessura 5 mm (alternativa: Alumínio Marinho). Para suportar melhor as solicitações resultantes do peso da bobina e as produzidas na fase de tração, a estrutura de suporte é reforçada com um perfil central adicional.

BOBINA
A bobina de enrolamento consiste num eixo central (tambor Ø 450 mm aprox.). Um par de placas laterais em aço inox AISI 316, soldadas a oito raios equidistantes em AISI 304, completam o tambor rotativo. O anel periférico das paredes será em tubo AISI 316 de 30 mm Ø e 2 mm de espessura. A superfície interna é convexa em direção ao centro para facilitar o enrolamento das barreiras.

GALVANIZAÇÃO E PINTURA

• Galvanização por imersão a quente
• Primer de ancoragem
• Duas demãos de epóxi para ambiente marinho (pintura epoxivinílica ciclo completo)

OPCIONAL

• Guia para facilitar a movimentação da barreira antipoluição
• Painel de comando local com proteção IP55
• Detector acústico/visual de movimento
• Construção inteiramente em Alumínio Marinho
• Possibilidade de inserir a motorização dentro do eixo da bobina

Informação adicional
ALTURA DA PAREDE: 1500 mm aprox.
ALTURA TOTAL: 1800 mm aprox.
DISTÂNCIA ENTRE PAREDES: 450 mm aprox.
MOTOR ELÉTRICO: 1,5 Kw
ALIMENTAÇÃO: 380V, 50 Hz – 1400 rpm
DUPLO REDUTOR: Redutor de rosca sem-fim i=102
RELAÇÃO TOTAL DE REDUÇÃO: 1:418,2
VELOCIDADE DE SAÍDA: aprox. 3,35 rpm

Especificações / dados técnicos

• Capacidade: até 200 m da barreira BL/45
• Tipo: carretel enrolador de eixo horizontal
• Diâmetro do tambor: aprox. Ø 450 mm
• Material da estrutura: aço AISI 304/316 (alternativa: Alumínio Marinho)
• Perfis: 200×100 e 100×100, espessura 5 mm
• Paredes da bobina: aço inox AISI 316 com raios em AISI 304
• Anel periférico: tubulação AISI 316 Ø 30 mm, espessura 2 mm
• Superfície interna: convexa em direção ao centro para facilitar o enrolamento
• Transmissão: motorredutor hidráulico (opção de inserir motorização no eixo)
• Motor elétrico (quando presente): 1,5 Kw
• Alimentação: 380V, 50 Hz – 1400 rpm
• Redutor: rosca sem-fim i=102, relação total 1:418,2
• Velocidade de saída: aprox. 3,35 rpm
• Acabamento: galvanização por imersão a quente, primer de ancoragem, duas demãos epóxi para ambiente marinho
• Recursos de manuseio: base com furos para empilhador, olhais para içamento por grua, rodas opcionais
• Acessórios opcionais: guia, painel de comando local IP55, detector acústico/visual, construção em alumínio marinho
