Enrolador para barreira de contenção AR/85

Descrição breve

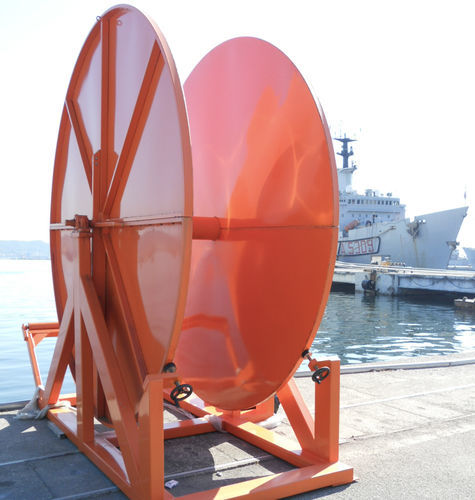

O carretel ocupa as dimensões máximas indicadas nos desenhos e não apresenta saliências. Está equipado com base com furos para empilhador e olhais soldados nos montantes para içamento por grua. Opcionalmente, podem ser instaladas rodas especiais para facilitar a movimentação no solo. A unidade possui perfis de reforço nos cantos, dispositivo de travamento de segurança, placas de apoio para drenagem e fixador da corda de cauda.

Descrição
O tambor é do tipo eixo horizontal, dimensionado para alojar até 200 m de barreira tipo AR/70 e é composto por:

• Estrutura
• Bobina do tambor
• Paredes laterais de retenção
• Motor hidráulico com redutor

ESTRUTURA
A estrutura base é em aço AISI 304/316 com perfis 200×100 e 100×100 de 5 mm de espessura (alternativamente em Alumínio Marinizado), contendo 200 m de barreira flutuante modelo AR/85 com cerca de 560 kg. Para melhor suportar as tensões resultantes do peso da bobina e as geradas na fase de tração, a estrutura de apoio é reforçada com um perfil central adicional.

BOBINA
A bobina de enrolamento é constituída por um eixo central (tambor Ø aprox. 450 mm). Um par de chapas laterais (paredes de retenção) em aço inox AISI 316, soldadas a 8 raios AISI 304 igualmente espaçados, completam o tambor rotativo. O anel periférico das paredes laterais será em tubular AISI 316 de 30 mm de diâmetro e 2 mm de espessura. A superfície interna é convexa para o centro para facilitar o enrolamento da barreira.

GALVANIZAÇÃO E PINTURA
Acabamento em ciclo completo epóxi-vinílico:

• Galvanização por imersão a quente
• Primário de ancoragem
• Duas demãos de epóxi para ambiente marinho

OPCIONAL

• Guia para facilitar a manuseio da barreira anti-poluição
• Painel de comando local com proteção IP55
• Detector acústico/óptico de movimento
• Inteiramente em Alumínio Marinizado
• Possibilidade de inserir a motorização dentro do eixo da bobina

Especificações técnicas

• Altura das chapas laterais: aprox. 3500 mm
• Altura total: aprox. 3800 mm
• Distância entre chapas laterais: aprox. 850 mm
• Motor elétrico: 1,5 kW
• Alimentação: 380 V, 50 Hz – 1400 rpm
• Duplo redutor: redutor de parafuso sem-fim i=102
• Relação de redução total: 1:418,2
• Velocidade de saída: aprox. 3,35 rpm
