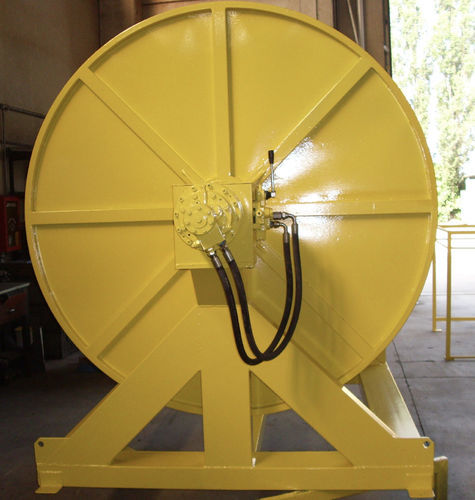

Enrolador para barreira de contenção AR/70

Breve descrição
O carretel enrolador foi concebido para ocupar as dimensões máximas indicadas nos desenhos sem saliências. É fornecido com base com orifícios para movimentação por empilhador e olhais soldados nos montantes para içamento por grua. Opcionalmente pode ser equipado com rodas para movimentação ao solo. O carretel inclui perfis de reforço nos cantos, dispositivo de bloqueio de segurança, placas de apoio para drenagem de água e fixador de corda de cauda.

Descrição
Carretel de eixo horizontal dimensionado para acomodar até 200 m da barreira flutuante AR/70. O conjunto é composto por:

• Estrutura (chassi)
• Bobina de enrolamento (tambor)
• Parafusos laterais (paredes de contenção)
• Motorredutor hidráulico

ESTRUTURA
A estrutura base é portante em aço AISI 304/316 com perfis 200×100 e 100×100 de espessura 5 mm (alternativa: Alumínio Marinizado). Está dimensionada para conter 200 m de barreira AR/70 (aprox. 560 kg). Um perfil central adicional reforça a estrutura para suportar os esforços resultantes do peso da bobina e das fases de tração.

BOBINA
A bobina de enrolamento é composta por um eixo central (tambor Ø ≈ 450 mm). Um par de chapas laterais em aço inox AISI 316, soldadas a 8 raios AISI 304 espaçados uniformemente, completam o tambor rotativo. O anel periférico das paredes será em tubular AISI 316 (Ø 30 mm, espessura 2 mm). A superfície interna é convexa em direção ao centro para facilitar o enrolamento da barreira.

GALVANIZAÇÃO E PINTURA
Tratamento de superfície em ciclo completo epoxivinílico com a sequência:

• Galvanização por imersão a quente
• Primer de ancoragem
• Duas demãos de tinta epóxi para ambiente marinho

OPCIONAL

• Guia para facilitar a movimentação da barreira antipoluição
• Quadro de comando local com proteção IP55
• Detetor acústico/visual de movimento
• Inteiramente em Alumínio Marino
• Possibilidade de inserir a motorização no eixo da bobina

Especificações técnicas

• Capacidade bobina: até 200 m de barreira AR/70 (aprox.)
• Peso da bobina: aprox. 560 kg
• Diâmetro do tambor: Ø 450 mm aprox.
• Material da estrutura: aço AISI 304/316 (alternativa: Alumínio Marinizado)
• Perfis da estrutura: 200×100 e 100×100, esp. 5 mm; perfil central de reforço
• Parafusos laterais: aço inox AISI 316; anel periférico: tubular AISI 316 Ø 30 mm, esp. 2 mm; 8 raios AISI 304 espaçados uniformemente
• Altura da parede lateral: 2000 mm
• Altura total: aprox. 2300 mm
• Distância entre paredes: 710 mm
• Motor elétrico: 1,5 kW
• Alimentação: 380 V, 50 Hz – 1400 rpm
• Duplo redutor: redutor de parafuso sem-fim i=102
• Relação total de redução: 1:418,2
• Velocidade de saída: aprox. 3,33 rpm
• Tratamento de superfície: galvanização a quente, primer de ancoragem e duas demãos de tinta epóxi para ambiente marinho (ciclo epoxivinílico)
