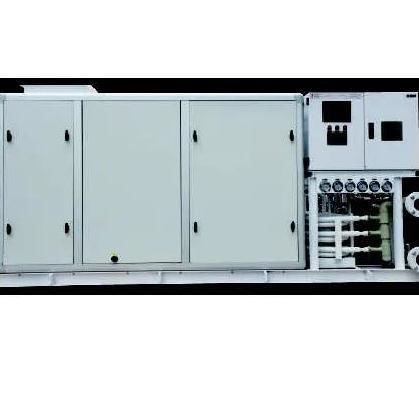

Sistema de tratamento de ar OA-ZK Series

náuticopara navio

A série OA-ZK é uma unidade de tratamento de ar unitária refrigerada por água do mar, concebida para grandes cabines marinhas e aplicações comerciais, integrando filtragem, refrigeração, aquecimento opcional e humidificação. A unidade pode fornecer aquecimento quando a temperatura da água do mar excede 3°C e suporta entrada mista de ar exterior/recirculado com registos ajustáveis.

Princípio:

• A unidade OA-ZKH é constituída por compressor, condensador, válvula de expansão e evaporador dimensionados para troca térmica com água do mar.
• A água do mar arrefece o permutador para proporcionar refrigeração e desumidificação do ar em circulação.
• Quando a temperatura da água do mar está acima de 3°C, o sistema pode operar em modo de aquecimento através do circuito de bomba de calor.
• Entradas de ar exterior e de retorno com registros permitem regular com precisão a mistura e as taxas de ventilação.

Características:

• Estrutura integrada para instalação ao nível do solo, facilitando a montagem a bordo ou em compartimentos de grande volume.
• Filtro primário em moldura para substituição e manutenção simples.
• Válvula solenóide do refrigerante e válvula de expansão termostática incorporadas para controlo fiável do refrigerante.
• Ventilador de velocidade variável com VFD para ajustar o caudal de ar e a pressão estática de saída conforme a resistência das condutas.
• Arranjo centralizado de insuflação e retorno que permite operação com 100% de ar exterior em períodos de transição.
• Funções de tratamento do ar: filtração de poeira, refrigeração, aquecimento opcional e humidificação opcional.

Submodelos relacionados e parâmetros:

• OA-25ZKH — Btu/h: <96000 — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --
• OA-35ZKH — Btu/h: 96000-720000 — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --
• OA-50ZKH — Btu/h: 96000-720000 — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --
• OA-70ZKH — Btu/h: 96000-720000 — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --
• OA-105ZKH — Btu/h: 96000-720000 ("105" indica ≈105 kW de capacidade) — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --
• OA-180ZKH — Btu/h: 96000-720000 — Alimentação: AC380V/50Hz/3Ph — Potência de entrada (refrigeração): -- — Potência de entrada (aquecimento): --

Detalhes técnicos e opções:

• Alimentação elétrica: 380V / 50Hz / 3 fases (padrão para os submodelos listados).
• Controlo do ventilador: Inversor de frequência (VFD) para regulação contínua da velocidade e controlo da pressão estática de saída.
• Modos de operação: ventilação, refrigeração, aquecimento (opcional), humidificação (opcional).
• Permutador de calor: aletas em alumínio hidrofílico por defeito; opção com tubos/chapas em cobre.
• Acessórios opcionais: registos de ar exterior/retorno em aço galvanizado ou liga de alumínio; aquecedor elétrico; humidificador Celdek ou por eletrodos.
• Intervalo de temperatura aplicável para a fonte de água (rio / lago / mar): 3°C a 35°C.

Instalação e aplicações marítimas típicas:

• Unidade instalada ao nível do solo, ligada a condutas de insuflação, retorno e ar exterior; adequada para grandes cabines de navios, espaços de máquinas ou compartimentos de grande volume em terra.
• Projetada para integração com circuitos de água do mar a bordo e sistemas de ventilação centralizados.
• Acesso para manutenção de filtros, ventiladores e componentes de controlo previsto de acordo com rotinas de serviço.
